Реферат: Блокнот старшего офицера батареи наземной артиллерии

Реферат: Блокнот старшего офицера батареи наземной артиллерии

Военная академия

Вооруженных Сил Республики Казахстан





          РУКОВОДСТВО

по боевой работе старшего офицера батареи




Алматы  1999


Блокнот старшего офицера батареи наземной артиллерии разработан на основе Боевого устава артиллерии СВ ч.II, Руководства по боевой работе огневых подразделений артиллерии, а также из опыта проведения тактических учений. Он представляет набор бланков, таблиц и справочных материалов, необходимых для работы на огневой позиции, а также форм приказов и распоряжений старшего офицера батареи.

Блокнот разработан в Военной академии ВС РК старшим помощником начальника учебного отдела академии подполковником СМЕТАНИНЫМ Д.Т. под общей редакции начальника кафедры артиллерии полковника ШАПОВАЛОВА В.Л.

Компьютерный набор и графика произведена лаборантом кафедры артиллерии ефрейтором САВИНКОВОЙ Е.Ю.

ОБЩИЕ ПОЛОЖЕНИЯ

Закрытая ОП должна

 удовлетворять следующими требованиями:

ü  обеспечивать выполнение огневых задач батареей(взводом) и позволять вести огонь при заданных наименьших прицелах и больших доворотах от основного направления стрельбы, а необходимых случаях позволять вести круговой обстрел;

ü  обеспечивать укрытие от наземного наблюдения противника при ведении огня;

ü  обеспечивать надежную маскировку от воздушной и других видов разведки противника, не находиться вблизи выделяющихся местных предметов;

ü  допускать расположение всех орудий на установленных интервалах;

ü  допускать ведение огня прямой наводкой по пехоте, танкам и другим бронированным машинам противника, прорвавшимся в район ОП;

ü  находиться на танкоопасном направлении и по возможности за естественными противотанковыми препятствиями;

ü  иметь удобные и скрытые подъездные пути;

ü  по возможности иметь достаточно твердый, но не каменистый и не пыльный грунт;

На ОП орудия располагают рассредоточено в порядке номеров справа налево с учетом удобства расположения и маскировки, по возможности на одинаковых интервалах, уступом вправо(влево), углом вперед(назад), полукругом, в линию и т.д.

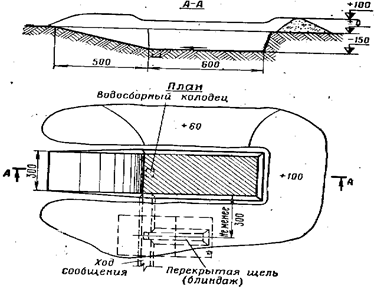

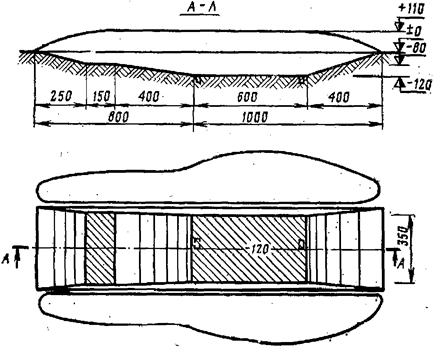

Значения наименьшей глубины укрытия

85 мм пушка и 122 мм гаубица 6 203 мм гаубица 20
100 мм и 122 мм пушки 12 203 мм пушка 25
130 мм пушка 15 82 мм миномет 3
152 мм гаубица 10 120 мм миномет 7
152 мм гаубица-пушка, пушка-гаубица 15 160 мм миномет 12
152 мм пушка 18 240 мм миномет 18

Документы, ведущиеся на ОП

Старшим офицером батареи(командиром огневого взвода):

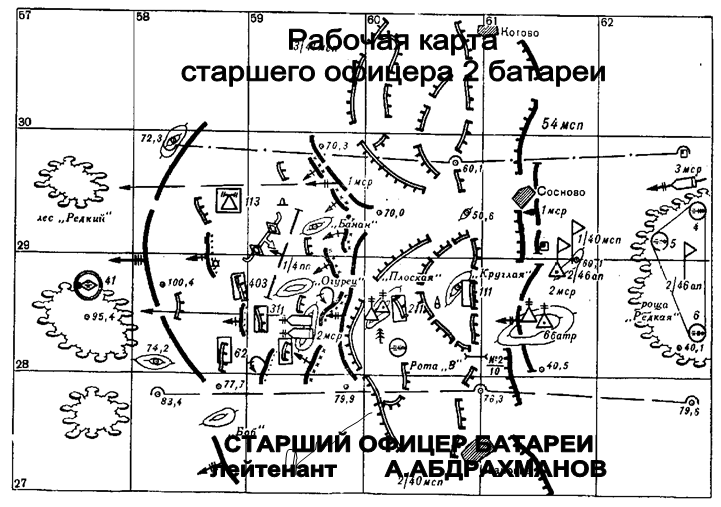

ü  рабочая карта;

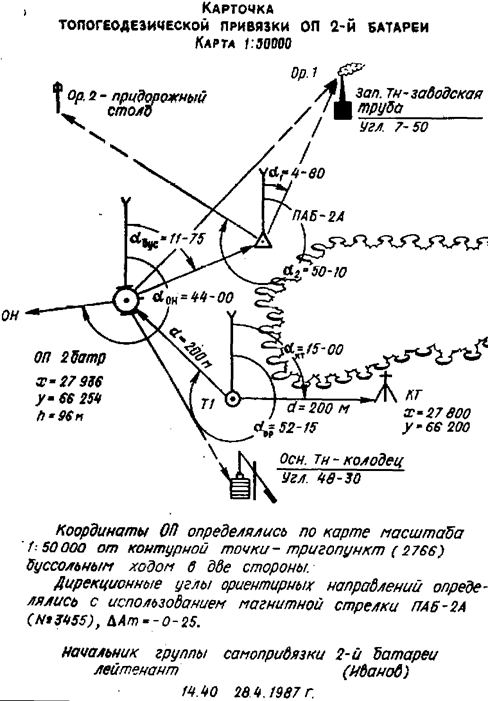

ü  карточка топогеодезической привязки(при заблаговременной подготовке ОП);

ü  запись стрельбы СОБ;

ü  таблица исчисленных установок для стрельбы батареи;

ü  карточка огневого вала или последовательного сосредоточения огня батареи;

ü  схема непосредственного охранения и самообороны огневых взводов на позиции;

ü  таблица наличия и расхода боеприпасов;

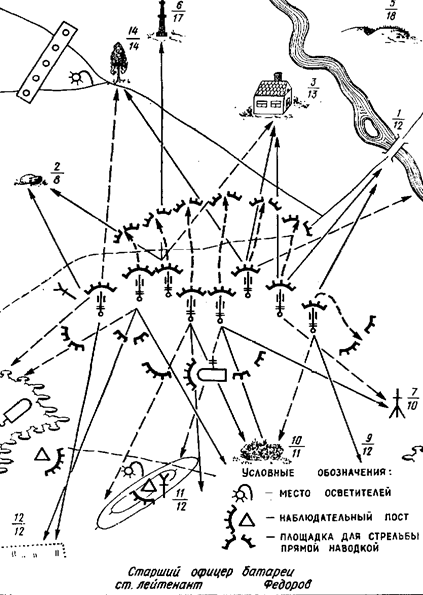

ü  схема огня батареи прямой наводкой(схема противотанкового в противотанковых подразделениях на каждом подготовленном рубеже развертывания).

Командиром орудия

ü  запись стрельбы командира орудия;

ü  таблица индивидуальных поправок орудия;

ü  карточка огня орудия;

ü  запись исчисленных установок для стрельбы орудия;

ОБЯЗАННОСТИ СТАРШЕГО ОФИЦЕРА БАТАРЕИ

Командир огневого взвода - старший офицер батареи (СОБ) является заместителем командира батареи и управляет огневыми взводами батареи. Он отвечает за состояние и боевую готовность огневых взводов батареи, подготовку, организацию их боевых действий и успешное выполнение ими боевых задач.

Он обязан:

При подготовке боевых действий:

ü  уяснить полученную задачу и оценить обстановку;

ü  поставить задачи подчиненным;

ü  выбрать огневые позиции и провести их топогеодезическую привязку;

ü  подготовить материальную часть артиллерии, боеприпасы, машину СОБ, средства автоматизации управления, приборы и артиллерийские тягачи к выполнению задач;

ü  пополнить запасы материальных средств;

ü  развернуть огневые взводы (взвод) на ОП;

ü  организовать непосредственное охранение и самооборону;

ü  руководить инженерным оборудованием огневых позиций;

ü  проверить готовность орудий к выполнению огневых задач и доложить командиру батареи о готовности к открытию огня.

В ходе ведения боевых действий:

ü  докладывать на ПУОД и командиру батареи (КБ)данные, необходимые для определения установок и расчета корректур;

ü  управлять взводами при выполнении огневых задач;

ü  принимать команды с ПУОД  (от КБ);

ü  рассчитывать при необходимости корректуры в ходе пристрелки и стрельбы на поражение;

ü  руководить работой вычислителя при определении установок для стрельбы и докладывать их при необходимости на ПУОД (КБ);

ü  ставить задачи командирам орудий на подготовку и выполнение огневых задач, контролировать их выполнение;

ü  докладывать начальнику штаба АДН, командиру батареи о готовности к выполнению и о выполнении огневых задач, о расходе и пополнении боеприпасов;

ü  вести учет расхода и наличия боеприпасов;

ü  управлять взводами при смене ОП;

ü  готовить материальную часть, приборы и машины к работе ночью;

ü  вести документацию;

ПРИМЕРНЫЙ ПЕРЕЧЕНЬ ПОЛЕВОЙ ЭКИПИРОВКИ

У старшего офицера батареи

ü  штатное оружие;

ü  бинокль;

ü  секундомер;

ü  средства индивидуальной защиты;

ü  компас;

ü  таблицы стрельбы;

ü  Руководство службы по материальной части орудия(техническое описание и инструкция по эксплуатации);

ü  Руководство по боевой работе огневых подразделений артиллерии;

ü  Боевой устав артиллерии ч.II.

ü  Сборник нормативов;

ü  Правила стрельбы и управления огнем артиллерии;

ü  хордоугломер;

ü  циркуль-измеритель;

ü  АК;

ü  курвиметр;

ü  офицерская линейка;

ü  планшет для карты;

ü  пульт управления 1В112;

ü  флажки и электрический фонарь трехцветный;

ü  блокнот старшего офицера батареи(командира огневого взвода);

ü  прибор для расчета корректур;

ü  карандаши и резинки;

ü  полевая сумка.

У командира орудия

ü  штатное оружие;

ü  бинокль;

ü  средства индивидуальной защиты;

ü  компас;

ü  Таблицы стрельбы;

ü  флажки и электрический фонарь трехцветный;

ü  пульт управления 1В113;

ü  Руководство по боевой работе огневых подразделений артиллерии;

ü  Приложение к Руководству по боевой работе огневых подразделений артиллерии. Действия при орудии;

ü  блокнот командира орудия;

ü  таблица индивидуальных поправок орудия;

ü  бланк записи исчисленных установок для стрельбы орудия;

ü  карандаши и резинки;

ü  бланк-карточка огня орудия;

ü  полевая сумка.

Для огневых взводов

ü  буссоль ПАБ-2А;

ü  щит ля проверки нулевых установок прицела;

ü  ЗИП групповой;

ü  номограмма инструментального хода;

ü  двухметровая дальномерная рейка с подсветкой для работы ночью;

ü  мерный шнур;

ü  батарейный термометр;

ü  прибор управления огнем;

ü  маскировочная сеть для окопа СОБа (командира огневого взвода);

ü  приборы радиационной и химической разведки(согласно табелю).

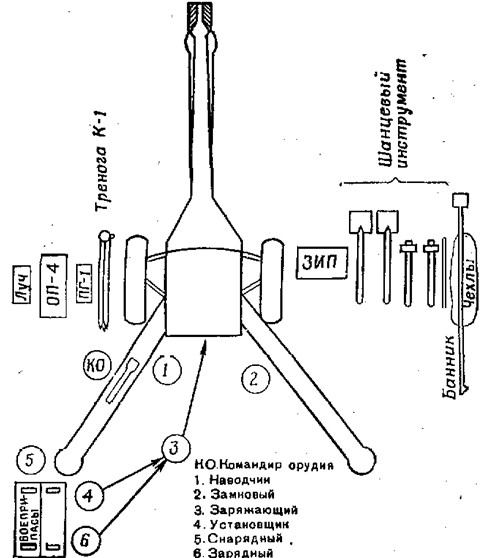

Для орудия:

ü  панорама;

ü  коллиматор с треногой;

ü  оптический прицел;

ü  освещение «Луч»;

ü  ЗИП одиночный;

ü  точка наводки с освещением;

ü  вехи для провешивания основного направления(2 штуки);

ü  вехи для построения параллельного веера;

ü  щит для записи установок по целям у орудия(на орудии);

ü  шанцевый инструмент(согласно табелю);

ü  трассировочный шнур(20 метров);

ü  колышек для обозначения места орудия;

ü  колышки для трассировки окопа(20 штук);

ü  маскировочная сеть;

ü  индивидуальный дегазационный комплект(ИДК)согласно табелю;

ü  мел белый для записи установок на щите;

ü  табличка для обозначения боеприпасов по огневым налетам.

Для тягача

ü  шанцевый инструмент(согласно табелю);

ü  буксирный трос;

ü  ЗИП(согласно инструкции);

ü  автомобильный комплект специальной обработки военной техники;

ü  крепежный материал для крепления тягача при перевозке по железной дороге.

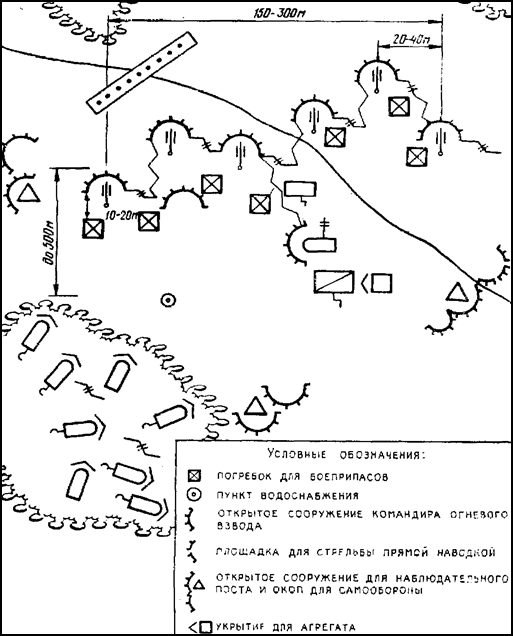

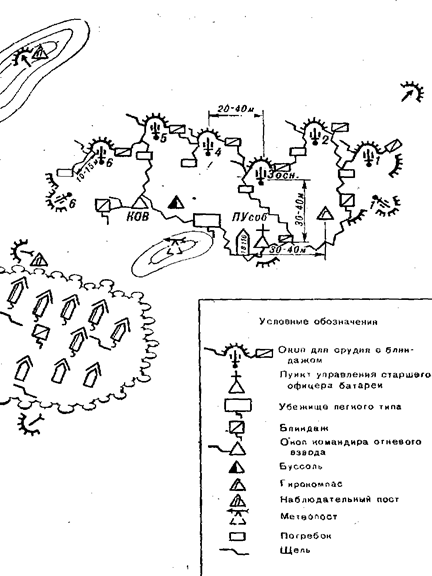

РАСПОЛОЖЕНИЕ ЭЛЕМЕНТОВ БОЕВОГО ПОРЯДКА, ЛИЧНОГО СОСТАВА, ВООРУЖЕНИЯ И ТЕХНИКИ НА ОП

Наименование Расстояние Условия расположения
Машина или пункт управления СОБа(окоп командира огневого взвода) 30-40 м.

Сзади середины фронта батареи,(в сам-ой батарее-справа сзади правофлангового или слева сзади левофлангового орудия) так, чтобы были видны все орудия батареи.

Окоп командира огневого взвода – сзади середины фронта взвода.

Места для боеприпасов (погребки)

10-20 м.

30-50 м.

Справа(слева) сзади от орудий.

Для большой мощности

Блиндаж - Около орудия
Убежища - Сзади посредине фронта батареи или посредине фронта каждого огневого взвода.
Противотанковое оружие и пулеметы - Расположение, обеспечивающее круговую оборону.
Наблюдательный пост - На направлении возможного прорыва танков и пехоты противника на удалении зрительной связи.
Тягачи и машины 200-500 м. В зависимости от условий местности, обычно сзади(справа, слева), в укрытом месте на удалении, обеспечивающем связь и быструю подачу их к орудиям.
Расстояние между орудиями

20-40 м.

50-100 м.

Для орудий и минометов.

Для реактивной артиллерии и орудий большой мощности

Точки наводки Не < 200 м. Должна быть неподвижной и по возможности быть видимой от всех орудий, резко выделяться среди окружающих предметов, иметь прямолинейные вертикальные очертания.
Коллиматор 6-8 м. Устанавливается в удобном месте(обычно сзади орудия) при едином для всей батарее угломере.
Расположение буссоли 30-40 м. Сзади фронта батареи(в самоходной справа или слева) сзади фронта батареи, чтобы видеть панорамы всех орудий



СВЕДЕНИЯ

о боевом порядке, боевом и численном

составе огневых взводов.


 СВЕДЕНИЯ О ТЕХНИКЕ И ВООРУЖЕНИИ

6-е орудие 5-е орудие 4-е орудие 3-е орудие 2-е орудие 1-е орудие
№ орудия
Год выпуска
∆Vо орудия
Панорама №
Отметка панорамы по дульному срезу
Оптический прицел №
Коллиматор №

ИНДИВИДУАЛЬНЫЕ ПОПРАВКИ

(в уровень)

На разнобой
На несоответствие угла возвышения
(в угломер)
На увод линии прицеливания

тягачи

Запас. тягач Тягач под б\припасы 6-е орудие 5-е орудие 4-е орудие 3-е орудие 2-е орудие 1-е орудие
Марка
Номер
Год выпуска

МАШИНА СОБ

Наименование Номер

Год

выпуска

Поправки Коэффициент корректуры пути
Гирокомпаса Гирокурсоуказателя Визира Твердый грунт Сыпучий грунт Бездорожье

СВЕДЕНИЯ О ПРИБОРАХ

Бус-   соли Бинокли ПУО ВПХР ДП__
1-й огневой взвод
2-й огневой взвод
Расчет машины СОБ

СВЕДЕНИЯ О ПОПРАВКАХ БУССОЛИ

Номер буссоли Дата, и час выверки Район выверки

Поправка

 буссоли

Разность поправки буссоли относительно контрольной буссоли АДН

СВЕДЕНИЯ

О БОЕВОМ И ЧИСЛЕННОМ СОСТАВЕ ОГНЕВЫХ ВЗВОДОВ

ПО СОСТОЯНИЮ НА «______»______________19___года

Подразделения Всего
Личный состав, вооружение и техника Расчет СОБа 1-й огневой взвод 2-й огневой взвод
Вооружение и техника
Средства связи

СВЕДЕНИЯ  О БОЕПРИПАСАХ

Снаряды

Индекс снаряда Взрыватель Количество снарядов по весовым знакам Отметка о расходе



-

-

-

-

-

-

-

-

-

- Н +

+

+

+

+

+

+

+

+

+

























Заряды

Наименование заряда Партия зарядов Отклонение начальной скорости заряда Количество Отметка о расходе зарядов

СВЕДЕНИЯ О БОЕВОМ ПОРЯДКЕ

1-е положение

µон=___-00

Элементы боевого порядка Координаты
Х У Н
КНП ПАГ
АДН
Батарея
ОП

КОТЕЛ

Номер точки Координаты точки Опасные установки
Х У Дальность Доворот
1
2
3
4
5

ОПАСНЫЕ ДАЛЬНОСТИ И ДОВОРОТЫ

Дальность

 максимальная

_____________

Прицел
Заряд___
Заряд___
Заряд___

Влево

ОН_____

µон=___- 00

Вправо

ОН______

Дальность

Минимальная

____________

Прицел

Заряд___
Заряд___
Заряд___

СВЕДЕНИЯ О БОЕВОМ ПОРЯДКЕ

2-е положение

µон=___-00

Элементы боевого порядка Координаты
Х У Н
КНП ПАГ
АДН
Батарея
ОП

КОТЕЛ

Номер точки Координаты точки Опасные установки
Х У Дальность Доворот
1
2
3
4
5

ОПАСНЫЕ ДАЛЬНОСТИ И ДОВОРОТЫ

Дальность

 максимальная

_____________

Прицел
Заряд___
Заряд___
Заряд___

Влево

ОН_____

µон=___- 00

Вправо

ОН______

Дальность

Минимальная

____________

Прицел

Заряд___
Заряд___
Заряд___

СВЕДЕНИЯ О БОЕВОМ ПОРЯДКЕ

3-е положение

µон=___-00

Элементы боевого порядка Координаты
Х У Н
КНП ПАГ
АДН
Батарея
ОП

КОТЕЛ

Номер точки Координаты точки Опасные установки
Х У Дальность Доворот
1
2
3
4
5

ОПАСНЫЕ ДАЛЬНОСТИ И ДОВОРОТЫ

Дальность

 максимальная

_____________

Прицел
Заряд___
Заряд___
Заряд___

Влево

ОН_____

µон=___- 00

Вправо

ОН______

Дальность

Минимальная

____________

Прицел

Заряд___
Заряд___
Заряд___

ПОЗЫВНЫЕ  ДОЛЖНОСТНЫХ ЛИЦ

Должностные лица Позывные Частоты Сигнал перехода на запасную частоту
Основная Запасная

 СИГНАЛЫ

Управления Оповещения
Содержание Сигнал Содержание Сигнал

КООРДИНАТЫ КОНТУРНЫХ ТОЧЕК

И ОРИЕНТИРНЫЕ НАПРАВЛЕНИЯ

Высота (номер) точек Координаты точек Ориентирные направления на точки (µ и Д)
Х У

ТАБЛИЦА

наличия и расхода боеприпасов на огневой позиции

_______________батареи

Дата, время Индекс выстрела Снаряды Заряды Взрыватели
Индекс Знак отклонения массы Количество Партия Марка Количество
Поступило Расход Остаток Полный Уменьшенный Поступило Расход Остаток

ТАБЛИЦА

наличия и расхода боеприпасов на огневой позиции

_______________батареи

Дата, время Индекс выстрела Снаряды Заряды Взрыватели
Индекс Знак отклонения массы Количество Партия Марка Количество
Поступило Расход Остаток Полный Уменьшенный Поступило Расход Остаток

ТАБЛИЦА

наличия и расхода боеприпасов на огневой позиции

_______________батареи

Дата, время Индекс выстрела Снаряды Заряды Взрыватели
Индекс Знак отклонения массы Количество Партия Марка Количество
Поступило Расход Остаток Полный Уменьшенный Поступило Расход Остаток

ПОСЛЕДОВАТЕЛЬНОСТЬ РАБОТЫ СОБ

Боевой приказ командира батареи Уяснить задачу Распоряжение штаба АДН
Руководить взводом при подготовке МЧА, боеприпасов, КШМ, и др. к бою Оценить обстановку В составе АРГ выбрать и подготовить ОП
Поставить задачу л\с
Руководить взводами при выдвижении

1.     Овал: Подго-товить к ведению огняПодготовить машину СОБ к работе

ПодгтППп 2.     Определить координаты ОП и доложить их КБ и на ПУОД

3.     Придать ОН основному орудию.

4.     Построить параллельный веер

5.     Определить основной угломер по ТН

6.     Определить прицел минимальный

7.     Подготовить боеприпасы 8.     Измерить температуру зарядов 9.     Доложить командиру батареи и на ПУОД о готовности

ПОСЛЕ ДОКЛАДА О ГОТОВНОСТИ

10.    Организовать проверку прицельных приспособлений 11.    Проконтролировать ориентировку орудий и привязку ОП 12.    Дать указание на заполнение таблицы индивидуальных поправок и проконтролировать из заполнение.

13.    Дать указания о последующих замерах температуры зарядов

14.    Подготовить взвода к выполнению плановых задач 15.    Организовать непосредственное охранение и самооборону, инженерное оборудование, ЗОМП, хим. обеспечение

1.     Дать  указания вычислителю об определении установок по плановым целям и составлению таблицы исчисленных установок 2.     Проверить точность расчета исчисленных установок и доложить их в штаб АДН 3.     Записать команды и установки по плановым целям в бланк СОБ
4.     Дать указания КО на запись установок в бланк командира орудия и бланк записи исчисленных установок 5.     Поставить задачу КО на раскладку и обозначение боеприпасов по огневым налетам
6.     При необходимости оформить карточку ПСО(ОгВ) 7.     Навести орудия в плановую цель или участок ЗО 8.     Доложить КБ и на ПУОД о готовности стрельбы по плановым целям

ПРИКАЗ НА МАРШ

1.    Сведения о противнике________________________________________

____________________________________________________________

____________________________________________________________

2.    Задачи общевойскового подразделения__________________________

____________________________________________________________

____________________________________________________________

3.    Батарее(взводу)совершить марш в составе________________________

по маршруту________________________________________________

район сосредоточения (район ОП)______________________________

___________________________________________________________

Время прибытия ___________Исходный пункт___________________

___________________________________________________________

Пункты регулирования и время их прохождения__________________

____________________________________________________________

____________________________________________________________

Места и время привалов_______________________________________

____________________________________________________________

Построение колонны__________________________________________

Скорость движения ____________дистанция______________________

Порядок использования навигационной аппаратуры_______________

____________________________________________________________

4.    ПРИКАЗЫВАЮ:

Состав АРГ, ее начальник, место следования, время и место вхождения в колонну (ГПЗ, А)_____________________________________

____________________________________________________________

____________________________________________________________

Порядок развертывания на рубежах возможной встречи с противником________________________________________________

____________________________________________________________

____________________________________________________________

5.    Места и порядок дозаправки машин горючим в ходе марша(в предвидении вступления в бой – расход боеприпасов)______________

____________________________________________________________

____________________________________________________________

6.    Время готовности к маршу_____________________________________

7.    Порядок наблюдения и связь___________________________________

8.    Сигналы_____________________________________________________

____________________________________________________________

____________________________________________________________

и действия по ним____________________________________________

____________________________________________________________

основные требования к маршу__________________________________

____________________________________________________________

____________________________________________________________

Я следую____________________________________________________

Заместитель_________________________________________________

РАСПОРЯЖЕНИЕ НА РАСПОЛОЖЕНИЕ НА МЕСТЕ

1.    Взвод(ы) расположить :основной район__________________________

Запасной район______________________________________________

В колонне в готовности выхода на маршрут

Оборудовать щели для личного состава, укрытия для транспорта и техники.

2.    Нападение наземного противника отражать огнем из стрелкового оружия и огнем прямой наводкой с ОП___________________________

Сигнал на занятие ОП_________________________________________

3.    Парные патрули выделить от _____расчетов с задачами_____________

____________________________________________________________

по маршруту_________________________________________________

Начало патрулирования_______________________________________

Действия при обнаружении противника__________________________

Смена через_________________________________________________

4.    Сторожевой пост(ы)в составе _____ расчета(ов)с орудием(или не менее 3-х солдат во главе с сержантом),

Место ОП___________________________________________________

Задачи______________________________________________________

Связь держать_______________________________________________

Открытие огня по моей команде.

5.    Дежурный расчет(взв)_______с задачами в готовности к уничтожению диверсионно-разведывательных групп, ликвидации пожаров. Сигнал вызова_______________________

6.    Пропуск ________________ Отзыв ___________________

БОЕВОЙ ПРИКАЗ

1.    Противник __________________________________________________

_____________________________________________________________

2.    Задачи _____ МСБ(МСР) ______________________________________

____________________________________________________________

____________________________________________________________

3.    Батарея поддерживает(придана)_________________________________

____________________________________________________________

(ОП,µон, способ определения установок, расход боеприпасов

____________________________________________________________

маршрут и порядок маневра внутри района ОП и перемещения в ходе

____________________________________________________________

боя, порядок контроля навигационной аппаратуры машины СОБ при смене ОП

____________________________________________________________

____________________________________________________________

____________________________________________________________

4.    ПРИКАЗЫВАЮ:

____________________________________________________________

(огневые задачи и порядок их выполнения) ____________________________________________________________

____________________________________________________________

(какое количество боеприпасов выложить у орудия и как их разложить

____________________________________________________________

по огневым задачам)

____________________________________________________________

(место, состав и задачи наблюдательного поста)

____________________________________________________________

(места площадок для стрельбы прямой наводкой, секторы обстрела,

____________________________________________________________

порядок уничтожения противника, прорвавшегося в район ОП)

____________________________________________________________

5.    ____________________________________________________________

(сигналы управления; оповещения и действия по ним)

____________________________________________________________

____________________________________________________________

6.    Время готовности к открытию огня______________________________

7.    Свое место и заместителя______________________________________

РАБОТА НАЧАЛЬНИКА АРГ

1.    ______провести радиационную и химическую разведку ОП и местности на наличии минно-взрывных заграждений_______________

____________________________________________________________

(указать место и границы)

2.    Определяет, где на местности проходит ОН, оценивает возможность размещения орудий.

3.    ______место основного орудия здесь, отметить колышком.

4.    ______ расставить и сориентировать ПАБ, µон___-00

5.    Определяет П мин, Гукр.

Заряды ВПРАВО ПРЯМО ВЛЕВО
b µ Пмин b µ Пмин b µ Пмин

Гукр=Δhгр-(Δhнп-Δhгр)dгр   __________________________________

                                           Д

hнп ________________ hгр ________________ dгр ____________________

hоп ________________ hап ________________ Д _____________________

Делает вывод о пригодности района для ОП

6.    Фронт батареи_________________ Интервал______________________

______отметить места орудий колышками_______________________

                                                                             (или другой боевой порядок)

7.    КОВ, совместно с ______определить координаты ОП, провести контроль привязки__________________________________________________________

(указать способы, ориентирные точки)

____________________________________________________________

Оформить карточку топопривязки

8.    ОТН _________________ основной угломер ______________

ЗТН _________________ основной угломер ______________

НТН _________________ основной угломер ______________

9.    __________ провесить вехами ОН.

10.  __________ над колышками орудий, начиная с ______ выставить дальномерную рейку.

ü  определяет и записывает угломеры по основному орудию (обратные с ПАБ=2 на рейку) и

βо _______ βо _______ βо _______ βо ________ βо _______ βо_______

ü  по таблице определяет и записывает в бланк записи стрельбы интервалы и уступы относительно основного, дальность до основного орудия;

ü  при необходимости определяет

βh _______ βh _______ βh _______ βh ________ βh _______ βh_______

и превышения относительно основного орудия.

11.  _________ расставить и ориентировать ПАБ-2 по a____________определяет a1_________  a 2__________

12.  Выбирает места расположения тягачей, машин, пути подъезда к ОП.

13.  Намечает место наблюдательного поста и мероприятия по непосредственному охранению и самообороне.

14.  Докладывает о результатах работы.

РАСПОРЯЖЕНИЕ НА  ЗАНЯТИЕ ПОДГОТОВЛЕННОЙ ОП

1.    КОВ, командиры орудий, вычислитель, оператор-топогеодезист (орудийный номер) с ПАБ-2, командир отделения тяги за мной.

2.    Основное направление стрельбы проходит _______________________

3.    Место основного орудия ___ здесь, места остальных орудий отмечены колышками.

Точки наводки _______________________________________________

____________________________________________________________

4.    Место машины (пункта управления) СОБ ________________________

5.    Место буссоли, ориентирные направления________________________

____________________________________________________________

6.    Боеприпасы выложить_________________________________________

В количестве________________________________________________

7.    Места тягачей________________________________________________

8.    Порядок выезда на ОП_________________________________________

9.    Занять огневую позицию! К бою ! Тягачи (машины) в укрытие !

10.  Командиру _____ орудия измерить температуру зарядов. На ____ огневой налет подготовить  _______________ боеприпасов.

11.  Далее смотри п.16 за исключением привязки ОП к п. 20, 25

ПОСЛЕДОВАТЕЛЬНОСТЬ РАБОТЫ ПРИ ЗАНЯТИИ

И ПОДГОТОВКЕ  НЕПОДГОТОВЛЕННОЙ ОП С

ПРЕДВАРИТЕЛЬНОЙ РАЗВЕДКОЙ

12.  КОВ,, командиры орудий, оператор-топогеодезиста с ПАБ, вычислитель, командир отделения тяги, орудийные номера с приборами РХ разведки и миноискателем за мной.

13.  ________________провести Р и Х разведку ОП и проверку на наличие минно-взрывных заграждений_______________________(указать границы ОП).

14.  По компасу определяет, где проходит ОН.

ü  место основного орудия – здесь, отметить колышком; ____________ расставить ПАБ-2, ориентировать в ОН;

ü  определяет Пмин = b+a=________ - КОВ, определить Гукр

Гукр=Δhгр-(Δhнп-Δhгр)dгр   __________________________________

                                          Д

ü  делает вывод о пригодности ОП.

ü  КОВ, определить координаты ОП (если нет машины СОБ);

15.  Точки наводки: ОТН __________________ ЗТН ___________________

НТН _______________________

16.  Боеприпасы выложить ________________________

подготовить в количестве ____________________

17.  Тягачи укрыть _______________________________________________

18.  Выезд на ОП _________________________________________________

19.  Фронт батареи в направлении справа __________________  слева ____

_____________- интервалы ___________________________

Выбрать места орудий, отметить их колышками ___________________

20.  Командиру _________ орудия, провесить вехами ОН, измерить Тз.

21.  Место машины СОБ __________________________________________

22.  Занять ОП. К бою.

ВО ВРЕМЯ ЗАНЯТИЯ ОП

23.  Записывает в бланк угломеры основного орудия.

24.  _________место ПАБ-2 _____________, расставить и ориентировать в ОН по a. Ориентирные точки ____________________ (a1_______ a2________)

25.  Намечает место наблюдательного поста и мероприятия по непосредственному охранению и самообороне.

 ПОСЛЕ ЗАНЯТИЯ ОП

время работы гирокурсоуказателя не превышает 20 мин.

26.  КОВ, определить координаты ОП.

27.  _________ подготовить гирокомпас к работе______________ ориентировать визир по шкале курс

bвизон=aон-aоси=__________________________________________

                                              на визирное кольцо и барабан

00-00– на угломерном кольце и барабане(проверить ориентирование)

28.  _______(основному)_________наводить в визир(ПАБ)(сделать не менее двух раз), или ________ 30-00, наводить в дальнюю веху.

29.  Веер; или 1-му_____2-му_____3-му_____4-му_____5-му____6-му___наводить в визир(ПАБ)(сделать дважды);или батарее __________ наводить в правый(левый)край Луны. Внимание Стоп. Батарее _______ установить коллиматоры.

30.  По докладам записывает угломеры по точкам наводки.

31.  Основному, выставить рейку. Определить интервалы и уступы.

ПРИ РАСПОЛОЖЕНИИ ОРУДИЙ НА РАЗНОЙ ВЫСОТЕ

Скомандовать: определить превышение

32.  Измерить углы укрытия отражателем (по нижней образующей) Вправо________________ Прямо_______________ Влево_______________

ü  определяет дальность Dгр, переводит их в прицел в тыс. по соответствующему заряду и записывает в бланк записи.

33.  Батарея, записать наименьшие прицелы, заряды ______ вправо ______ влево ________ прямо _________

34.  Доклад командиру батареи и на ПУОД о готовности

«______________» к ведению огня готова. Х___________ У____________ h _______ (Х, У кодом). Наименьшие прицелы, заряды _____вправо __________ прямо _________ влево _________

___________________________________________________

наличие боеприпасов по видам и партиям в закодированном виде

___________________________________________________Температура зарядов ________ Я “____________”.

время работы гирокурсоуказателя превышает 20 мин.

А. Машина СОБ поставлена на место ПАБ-2

15.  КОВ, определить координаты ОП.

16.  _____________ подготовить гирокомпас к работе. ___________навести визир в ориентир ____________ a1__________________

Снять bвизор, ориентировать визир.

 aоси=aон-aоси=__________________

                                                   на визирное кольцо и барабан

00-00 на угломерном кольце и барабане (проверить ориентирование)

17.  _______(основному)_________наводить в визир(ПАБ)(сделать не менее двух раз), или ________ 30-00, наводить в дальнюю веху. Далее пункты 17, 18 …

А. Машина СОБ поставлена не на место ПАБ-2

15.  КОВ, определить координаты ОП.__________ подготовить гирокомпас к работе. _______________-ориентировать визир.aпаб-виз _____, изменив на 30-00: .a виз-паб _____ПО визирному кольцу и барабану снять bвиз-паб______ .a оси=.a виз-паб-bвиз-паб________________

bвиз он=a он-a оси ________________________

                                            на визирное кольцо и барабан

00-00 на угломерном кольце и барабане (проверить ориентирование). Далее пункты 17, 18 …

Визир не используется.

15.  КОВ, определить координаты ОП.__________ подготовить гирокомпас к работе. _______________. Далее пункты 17,18 …

24.  Командиры орудий, провести проверку нулевых установок прицела и нулевой линии прицеливания_________________(способ проверки).

25.  КОВ, провести контроль определения координат ОП ______________

(способ).

Провести контроль ориентирования (ПАБ-2, или визира, орудий)

А. Буссоли ПАБ-2

ΔAm=(Аmср±30-00)-µгир=________________

µгир=N1+N2  + ΔАгир-g=_______________

                2

только для гирокомпаса 1Г25, 1Г17

g=(L-Lo).Sin B

Б. Визира

µвиз-гир=µоси + bвиз-гир=___________µгир-виз

µгир=N1+N2  + ΔАгир-g=_______________

                2

g=(L-Lo).SinB=________________

Lo=6N-30=____________________

Δµоси1=µгир-µгир-виз

bвиз он=µон-µоси

В. Орудий по ПАБ-2

Батарее, отметиться по буссоли

1-е  µ1=µпаб-1+Угл1-паб=_______________

        Δугл1=µон-µ1=____________________

2-е  µ2=µпаб-2+Угл2-паб=_______________

        Δугл2=µон-µ2=____________________

3-е  µ3=µпаб-3+Угл3-паб=_______________

        Δугл3=µон-µ3=____________________

4-е  µ4=µпаб-4+Угл4-паб=_______________

        Δугл4=µон-µ4=____________________

5-е  µ5=µпаб-5+Угл5-паб=_______________

        Δугл5=µон-µ5=____________________

6-е  µ6=µпаб-6+Угл6-паб=_______________

        Δугл6=µон-µ6=____________________

В. Орудий по визиру

1-е µ1=µоси+bвиз1+Угл1-виз=_______________

      Δугл1=µон-µ1=____________1-му______________

2-е µ1=µоси+bвиз1+Угл1-виз=_______________

      Δугл1=µон-µ1=____________2-му______________

3-е µ1=µоси+bвиз1+Угл1-виз=_______________

      Δугл1=µон-µ1=____________3-му______________

4-е µ1=µоси+bвиз1+Угл1-виз=_______________

      Δугл1=µон-µ1=____________4-му______________

5-е µ1=µоси+bвиз1+Угл1-виз=_______________

      Δугл1=µон-µ1=____________5-му______________

6-е µ1=µоси+bвиз1+Угл1-виз=_______________

      Δугл1=µон-µ1=____________6-му______________

В. Орудий по гирокомпасу

_________µор==µггир+Угл-гир (если более 60-00, то уменьшить на 60-00)

Δугл=µон(ц)- µор

Командиры орудий вносят поправки в угломеры, командуют наводчикам 00-00, навести в ОТН(ЗТН,НТН) и докладывают:

«Такое-то, по основной(запасной, ночной)столько-то. Такое-то, готово)

27.  Командиры орудий, провести предварительную подготовку таблицы индивидуальных поправок, заряды_____(если ранее не были подготовлены)

ü  проверить предварительную подготовку таблиц;

ü  под своим руководством заполнить таблицу индивидуальных поправок.

28.  Вычислителю, определить установки по плановым целям, составить таблицу исчисленных установок батареи.

ü  проверить точность расчета исчисленных установок, доложить их в штаб АДН;

ü  записать команды и установки в бланк записи стрельбы СОБ, КОВ;

ü  дать указания командирам орудия записать установки по плановым целям в бланк записи стрельбы командира орудия и бланк записи исчисленных установок для стрельбы орудия;

ü  оформить карточку ПСО (ОгВ)-при необходимости.

Командирам орудий, подготовить и разложить боеприпасы по огневым налетам

1-й ОН______________2-й ОН______________3-й ОН _____________

Орудия навести в плановую цель № ________

29.  _____Т зар определить в ______________, в последующем через ____.

30.  Доложить командиру батареи и на ПУОД о готовности к ведению огня по плановым целям.

31.  Отдать распоряжения и организовать:

ü  непосредственное охранение и самооборону огневых взводов;

ü  инженерное оборудование ОП;

ü  ЗОМП, химическое обеспечение;

ü  подготовку к работе ночью.

ПОСЛЕДОВАТЕЛЬНОСТЬ РАБОТЫ ПРИ

ЗАНЯТИИ И ПОДГОТОВКЕ НЕПОДГОТОВЛЕННОЙ ОП БЕЗ

ПРЕДВАРИТЕЛЬНОЙ РАЗВЕДКИ

1.    По радио (установленным сигналом) подает команду:

А. Занять ОП Дирекционный _________. Все направо(налево)марш. Стой. К бою(на машине СОБ увеличить скорость. Маршрут заезда проходит место основного орудия, делает короткую остановку для снятия координат. Отправляет машину на место ее стояния).

Б. Занять ОП. Дирекционный ________ (в направлении ___________)

     Углом вперед(назад) _____________К бою.

2.    Точки наводки : ОТН ________________________________

                                    ЗТН ________________________________

                                    НТН________________________________

3.    Боеприпасы выложить ________________________________________

В количестве  _______________________________________________

4.    ____________тягачи и машины укрыть __________________________

5.    _____________ измерить Тз. Далее работа СОБ пункт 15.

РАСПОРЯЖЕНИЕ НА ОРГАНИЗАЦИЮ

НЕПОСРЕДСТВЕННОГО ОХРАНЕНИЯ И САМООБОРОНЫ

ОГНЕВЫХ ВЗВОДОВ НА ПОЗИЦИИ

1.    Командиру огневого взвода выставить наблюдательный пост в составе _____ человек в районе _____________________________________ с задачей своевременно оповещать о появлении танков, пехоты и воздушного противника. Вести РХ наблюдение.

2.    Условные наименования местных предметов______________________

____________________________________________________________

       Ориентиры __________________________________________________

       ____________________________________________________________

       Сектора обстрела: 1-го орудия _________________________________

       2-го орудия__________________________________________________

       3-го орудия__________________________________________________

       4-го орудия__________________________________________________

       5-го орудия__________________________________________________

       6-го орудия__________________________________________________

КО организовать в указанных секторах непрерывное наблюдение, их расчистку.

3.    В перерывах между ведением огня у каждого орудия назначить дежурного номера с задачей :нести службу охранения, наблюдать за сигналами с наблюдательного поста, быть в готовности для немедленного открытию огня.

4.    КО тяги выставить наблюдателя с задачей: следить за сигналами с наблюдательного поста и ОП, своевременно предупреждать о появлении противника.

5.    Для отражения нападения пехоты и диверсионно-разведывательных групп командирам _________ орудий оборудовать окопы для гранатометов _____________________(место), командирам ______ орудий окопы для личного состава _______________ (место).

6.    Командирам орудий подготовить площадки для стрельбы прямой наводкой по танкам противника:

Расчету 1-го орудия(место)____________________________________

Расчету 2-го орудия(место)____________________________________

Расчету 3-го орудия(место)____________________________________

Расчету 4-го орудия(место)____________________________________

Расчету 5-го орудия(место)____________________________________

Расчету 6-го орудия(место)____________________________________

7.    КОВ подготовить к минированию участки _______________________

___________________________________________________________

мины сложить в ровике ______________________________________

8.    Сигналы оповещения:

ü  о появлении танков ___________________________________________

ü  о появлении самолетов противника______________________________

ü  о появлении пехоты___________________________________________

ü  о радиоактивном заражении____________________________________

ü  о химическом и бактериологическом заражении___________________

Огонь по танкам открывать по моей команде:

ü  «танки с фронта» – всем орудиям с занимаемых ОП;

ü  «танки с фронта и слева» – 1-му взводу отражать атаку танков с фронта с занимаемой позиций, 2-му взводу – с подготовленных площадок;

ü  «танки справа» – 1-му взводу с подготовленных площадок, 2-му – с занимаемых ОП;

При атаке танков противника совместно с пехотой огонь из орудий вести сокращенными расчетами, остальным номерам (по _____ от расчета) вести огонь по пехоте противника.

9.    Командиру огневого взвода, КО поставить задачи расчетам и составить карточки огня. Выполняйте.

РАСПОРЯЖЕНИЕ НА ПОДГОТОВКУ

К СТРЕЛЬБЕ ПРЯМОЙ НАВОДКОЙ

1.    Условные наименования местных предметов______________________

____________________________________________________________

2.    Ориентиры и дальности до них _________________________________

____________________________________________________________

____________________________________________________________

3.    Сведения о противнике и вероятные направления атак его танков____

____________________________________________________________________________________________________________________________________________________________________________________

4.    Задачи взводов_______________________________________________

Порядок открытия огня______________________________________

___________________________________________________________

5.    Задачи орудиям:

__________орудию__________________________________________

__________орудию____________________________________________________орудию__________________________________________

__________орудию__________________________________________

__________орудию__________________________________________

__________орудию__________________________________________

6.    Работы по подготовке ОП орудий ________________закончить______

7.    Огневые позиции занять ______________________________________

                                                                                               время и порядок занятия

8.    Маскировку выполнить________________________________________

                                                                                                      что, когда и как замаскировать

9.    _________оборудовать окопы для гранатометов____________________

                                                                                              указать место

10.  Расположение и порядок взаимодействия с соседними ПТ средствами

_______________________________________________________

_______________________________________________________

_______________________________________________________

11.  Наблюдение за танками противника организовать_________________

_______________________________________________________

_______________________________________________________

12.  Тягачи расположить__________________________________________

_______________________________________________________

_______________________________________________________

13.  Сигналы____________________________________________________

_____________________________________________________________________________________________________________________________________________________________________

14.  Место своего расположения____________________________________

РАСПОРЯЖЕНИЕ ПО ИНЖЕНЕРНОМУ ОБОРУДОВАНИЮ

И МАСКИРОВКЕ ОП

1.    На ОП в первую очередь оборудовать____________________________

_____________________________________________________

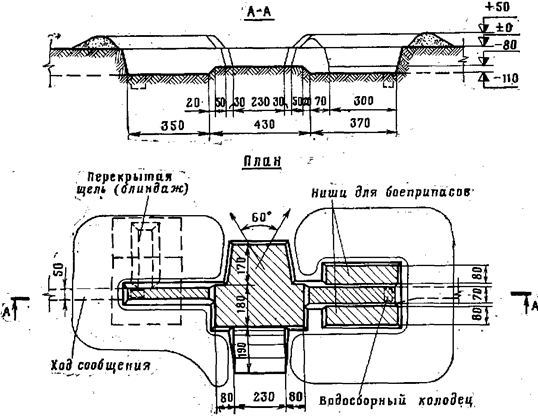

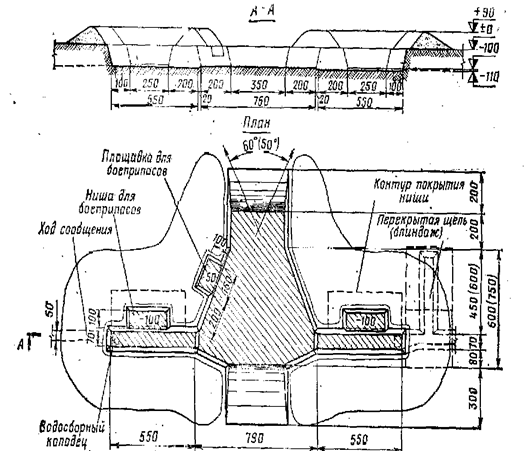

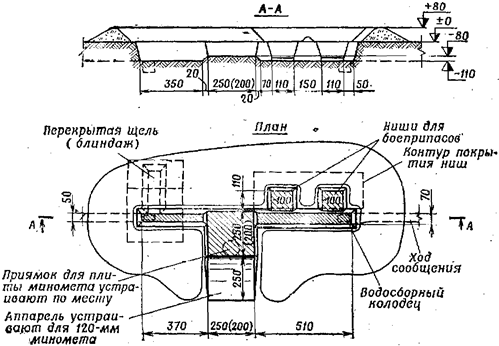

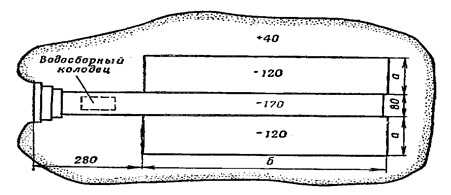

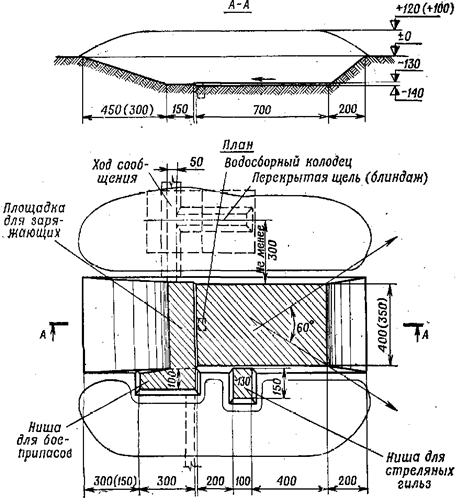

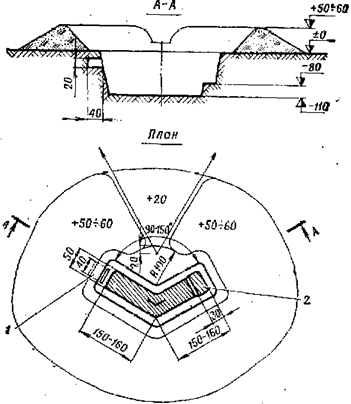

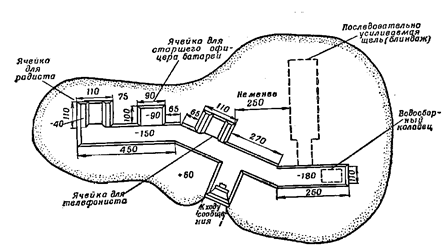

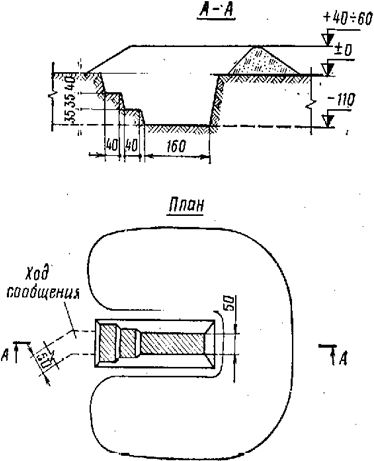

окопы для орудий со щелями, окоп СОБ, КОВ, щели для водителей,



_______________________________________________________

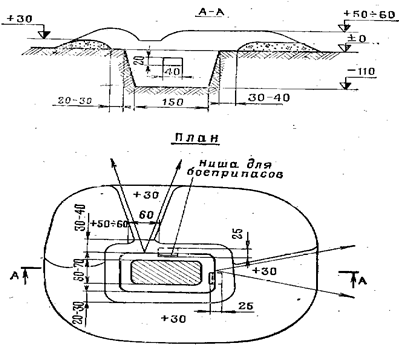

окопы для обороны

_______________________________________________________

Работы начать ________________ закончить____________________

Во вторую очередь оборудовать ________________________________

_______________________________________________________

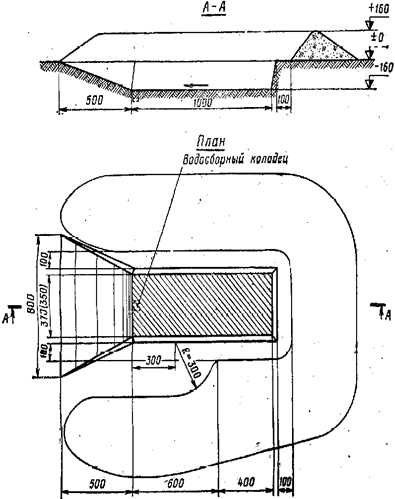

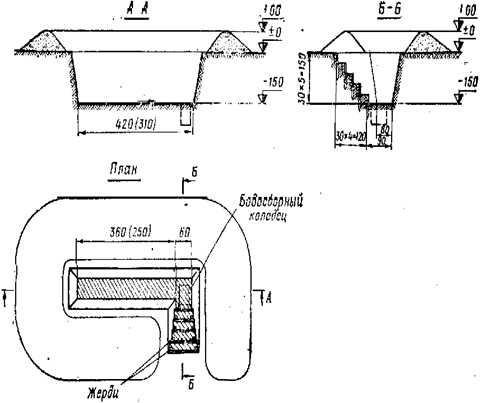

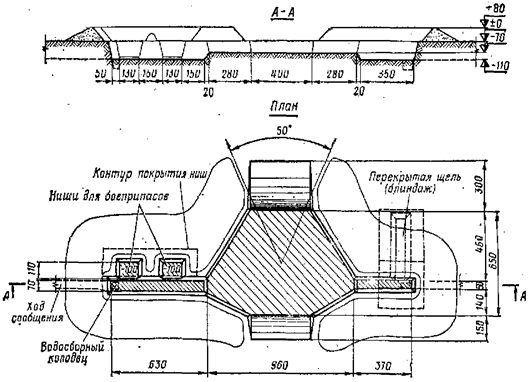

погребки для боеприпасы, укрытия для тягачей, перекрытые щели

Работы закончить_____________________

В дальнейшем _______________________________________________

                                                   совершенствовать ОП, оборудовать убежище запасную ОП

____________________________________________________________

Орудийные окопы замаскировать_______________________________

Остальные сооружения, следы машин___________________________

2.    Порядок работы тягача с навесным оборудованием:

ü  отрывка окопов для орудий____________________________________

ü  отрывка котлованов под блиндажи______________________________

ü  отрывка котлованов для тягачей_________________________________

3.    Командирам орудий обозначить границы отрывки вехами.

4.    Вручную отрыть______________________________________________

Для этого привлечь___________________________________________

5.    ________заготовить и подвести на ОП ___________________________

                                                                                                                                 что, где, кого привлечь

____________________________________________________________

Выполняйте!____________

РАСПОРЯЖЕНИЕ НА ПОДГОТОВКУ

ОГНЕВЫХ ВЗВОДОВ К ВЕДЕНИЮ ОГНЯ НОЧЬЮ

1.    Командиру огневого взвода организовать патрулирование по маршруту__________________________________________________________

2.    Командирам орудий перерасчитать установки угломера по плановым целям относительно ночных точек наводки, обозначить подготовленные боеприпасы, осветительные снаряды сосредоточить у ________ орудий, подготовить освещение прицельных приспособлений, рабочих мест и выставить коллиматоры. Командиру _____орудия на танкоопасных направлениях выставить светящиеся вехи в направлении на ориентиры _____. Командиру ________орудия ночные точки наводки осветить по моей команде. Подготовить к работе ночью места работы командира огневого взвода, вычислителя.

3.    Для немедленного открытия огня дежурство у орудий организовать__

____________________________________________________________

Я дежурю ___________- командир огневого взвода________________

4.    Командиру отделения тяги усилить охрану машин.

5.    Старшему наблюдательного поста быть готовым к освещению местности.

6.    Старшине батареи получить и выдать командирам орудий по ___осветительных ракет.

7.    Пропуск ______________Выполняйте!

РАСПОРЯЖЕНИЕ ПО ЗОМП И ХИМИЧЕСКОМУ ОБЕСПЕЧЕНИЮ

1.    Сигнал предупреждения о непосредственной угрозе применения противником ОМП__________________________. С получением его ____

____________________________________________________________

Сигнал о начале применения противником ОМП _________________

С получением его ____________________________________________

О химическом и бактериологическом заражении__________________

С получением его ____________________________________________

____________________________________________________________

2.    Наблюдательному посту вести непрерывное РХБ наблюдение. Приборы включать после пролета самолетов, вертолетов, арт. Обстрела.

3.    Для защиты личного состава использовать________________________

____________________________________________________________

щели, ходы сообщения, блиндажи, технику

4.    Командирам орудий проверить наличие, исправность индивидуальных средств защиты, специальной обработки, противорадиационных препаратов, антидотов. Недостающие средства, индивидуальные дозиметры получить у старшины батареи. Техническая проверка противогазов будет проводиться_____________________________________

5.    Противорадиационные препараты принимать по моей команде. Антидоты – самостоятельно.

6.    Снятие показаний дозиметров, подзарядка их производится_________

____________________________________________________________

место, время

7.    Частичную специальную обработку проводить в ходе выполнения задач по моей команде. Полную специальную обработку – после выполнения поставленных задач в районе, указанном мною.

8.    Ликвидацию последствий применения противником ОМП проводить силами ___________________________. Средства для расчистки завалов, тушения пожаров иметь наготове.

РАСПОРЯЖЕНИЕ НА ПРОВЕДЕНИЕ

СПЕЦИАЛЬНОЙ ОБРАБОТКИ

1.    Личный состав и техника заражены ОВ типа __________________ РВ, БС___________.

2.    Место специальной обработки – здесь:

Граница: справа ________слева_________

Тягачи и орудия установить____________________________________

                                                                  направление

3.    Специальную обработку орудия и тягача производить______________

При дегазации с ____ применять ___%_________раствор___________

4.    Специальную обработку личного оружия и санитарную обработку личного состава провести______________________________________

                                                                                                                              место

Обработку ОВ(БС) проводить с помощью ______РВ_______________

5.    Отработанные материалы _____________________________________

                                                                                                                  место уничтожения

6.    Охрану района обработки организовать __________________________

____________________________________________________________

7.    Начало обработки ________________________Конец_______________


ЗАПИСЬ СТРЕЛЬБЫ СТАРШЕГО ОФИЦЕРА БАТАРЕИ

(командира огневого взвода) «_____»____________19___ года

µон= µоси ОП КНП батр Х= У=

µор1=

bон= Х= КНПадн Х= У=

µор2=

bор1=

У= НПаг Х= У=

dVо4=

bор2=

Н= Тз=
Данные записи Орудия



6-е 5-е 4-е 3-е 2-е 1-е



Уступы относительно основного, м



Интервалы между орудиями, м



Интервалы относительно основного, м



Отметка визира(буссоли) по панораме орудия при основном направлении При первом отмечании





При втором отмечании





Угломеры:

-     по основной ТН



-     по запасной ТН



-     по ночной ТН



Разность угломеров для перехода к ЗТН



Разность угломеров для перехода к НТН



Угломер орудия по основному



Дальность до основного, м




НАИМЕНЬШИЕ ПРИЦЕЛЫ

Направления Заряд Наименьшие прицелы  батареи Прибавь Углы укрытия
6-е 5-е 4-е 3-е 2-е 1-е
ВПРАВО
ПРЯМО
ВЛЕВО

Примечания:

ü разность угломеров для перехода к ЗТН=Угломер ЗТН(НТН)-Угломер ОТН

ü наименьший прицел рассчитывают по формуле:

П мин=b +µ

Где  b - угол укрытия в тысячных, отсчитанный от горизонта орудия до гребня укрытия;

        µ -  угол прицеливания в тысячных, соответствующий горизонтальной дальности от орудия до гребня укрытия, увеличенной на 250 метров; если гребень удален менее чем на 250 м, угол прицеливания принимают соответствующим дальности 500 м.

Команда Прицел Уровень Доворот от ОН Угломер
6-е 5-е 4-е 3-е 2-е 1-е
Команда Прицел Уровень Доворот от ОН Угломер
6-е 5-е 4-е 3-е 2-е 1-е
Команда Прицел Уровень Доворот от ОН Угломер
6-е 5-е 4-е 3-е 2-е 1-е
Команда Прицел Уровень Доворот от ОН Угломер
6-е 5-е 4-е 3-е 2-е 1-е

ЗАПИСЬ СТРЕЛЬБЫ СТАРШЕГО ОФИЦЕРА БАТАРЕИ

(командира огневого взвода) «_____»____________19___ года

µон= µоси ОП КНП батр Х= У=

µор1=

bон= Х= КНПадн Х= У=

µор2=

bор1=

У= НПаг Х= У=

dVо4=

bор2=

Н= Тз=
Данные записи Орудия



6-е 5-е 4-е 3-е 2-е 1-е



Уступы относительно основного, м



Интервалы между орудиями, м



Интервалы относительно основного, м



Отметка визира(буссоли) по панораме орудия при основном направлении При первом отмечании





При втором отмечании





Угломеры:

-     по основной ТН



-     по запасной ТН



-     по ночной ТН



Разность угломеров для перехода к ЗТН



Разность угломеров для перехода к НТН



Угломер орудия по основному



Дальность до основного, м




НАИМЕНЬШИЕ ПРИЦЕЛЫ

Направления Заряд Наименьшие прицелы  батареи Прибавь Углы укрытия
6-е 5-е 4-е 3-е 2-е 1-е
ВПРАВО
ПРЯМО
ВЛЕВО

Примечания:

ü разность угломеров для перехода к ЗТН=Угломер ЗТН(НТН)-Угломер ОТН

ü наименьший прицел рассчитывают по формуле:

П мин=b +µ

Где  b - угол укрытия в тысячных, отсчитанный от горизонта орудия до гребня укрытия;

        µ -  угол прицеливания в тысячных, соответствующий горизонтальной дальности от орудия до гребня укрытия, увеличенной на 250 метров; если гребень удален менее чем на 250 м, угол прицеливания принимают соответствующим дальности 500 м.

Команда Прицел Уровень Доворот от ОН Угломер
6-е 5-е 4-е 3-е 2-е 1-е
Команда Прицел Уровень Доворот от ОН Угломер
6-е 5-е 4-е 3-е 2-е 1-е
Команда Прицел Уровень Доворот от ОН Угломер
6-е 5-е 4-е 3-е 2-е 1-е
Команда Прицел Уровень Доворот от ОН Угломер
6-е 5-е 4-е 3-е 2-е 1-е

ЗАПИСЬ СТРЕЛЬБЫ СТАРШЕГО ОФИЦЕРА БАТАРЕИ

(командира огневого взвода) «_____»____________19___ года

µон= µоси ОП КНП батр Х= У=

µор1=

bон= Х= КНПадн Х= У=

µор2=

bор1=

У= НПаг Х= У=

dVо4=

bор2=

Н= Тз=
Данные записи Орудия



6-е 5-е 4-е 3-е 2-е 1-е



Уступы относительно основного, м



Интервалы между орудиями, м



Интервалы относительно основного, м



Отметка визира(буссоли) по панораме орудия при основном направлении При первом отмечании





При втором отмечании





Угломеры:

-     по основной ТН



-     по запасной ТН



-     по ночной ТН



Разность угломеров для перехода к ЗТН



Разность угломеров для перехода к НТН



Угломер орудия по основному



Дальность до основного, м




НАИМЕНЬШИЕ ПРИЦЕЛЫ

Направления Заряд Наименьшие прицелы  батареи Прибавь Углы укрытия
6-е 5-е 4-е 3-е 2-е 1-е
ВПРАВО
ПРЯМО
ВЛЕВО

Примечания:

ü разность угломеров для перехода к ЗТН=Угломер ЗТН(НТН)-Угломер ОТН

ü наименьший прицел рассчитывают по формуле:

П мин=b +µ

Где  b - угол укрытия в тысячных, отсчитанный от горизонта орудия до гребня укрытия;

        µ -  угол прицеливания в тысячных, соответствующий горизонтальной дальности от орудия до гребня укрытия, увеличенной на 250 метров; если гребень удален менее чем на 250 м, угол прицеливания принимают соответствующим дальности 500 м.

Команда Прицел Уровень Доворот от ОН Угломер
6-е 5-е 4-е 3-е 2-е 1-е
Команда Прицел Уровень Доворот от ОН Угломер
6-е 5-е 4-е 3-е 2-е 1-е
Команда Прицел Уровень Доворот от ОН Угломер
6-е 5-е 4-е 3-е 2-е 1-е
Команда Прицел Уровень Доворот от ОН Угломер
6-е 5-е 4-е 3-е 2-е 1-е

КАРТОЧКА

топогеодезической привязки

огневой позиции ____батареи

Координаты ОП определялись по карте 1:__000 от контурной точки_______________

в квадрате _____________________________

______________________________________

______________________________________

Дирекционные углы ориентирных направлений определялись _______________________

______________________________________

______________________________________

СТАРШИЙ ОФИЦЕР БАТАРЕИ

_____________________________________

КАРТОЧКА

топогеодезической привязки

огневой позиции ____батареи

Координаты ОП определялись по карте 1:__000 от контурной точки_______________

в квадрате _____________________________

______________________________________

______________________________________

Дирекционные углы ориентирных направлений определялись _______________________

______________________________________

______________________________________

СТАРШИЙ ОФИЦЕР БАТАРЕИ

_____________________________________

КАРТОЧКА

топогеодезической привязки

огневой позиции ____батареи

Координаты ОП определялись по карте 1:__000 от контурной точки_______________

в квадрате _____________________________

______________________________________

______________________________________

Дирекционные углы ориентирных направлений определялись _______________________

______________________________________

______________________________________

СТАРШИЙ ОФИЦЕР БАТАРЕИ

_____________________________________

СХЕМА

непосредственного охранения и самообороны

огневых взводов на огневой позиции

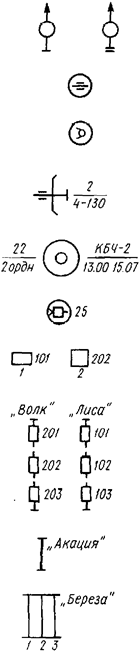

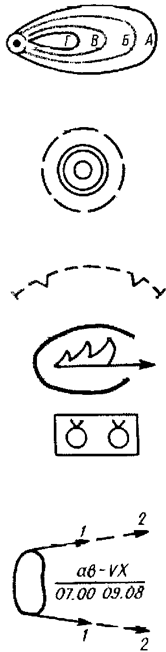

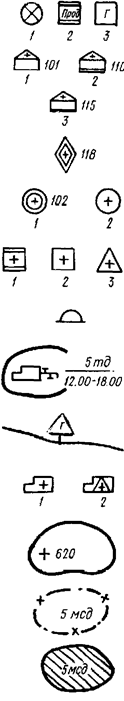

Условные обозначения

СТАРШИЙ ОФИЦЕР БАТАРЕИ

_____________________________________

СХЕМА

непосредственного охранения и самообороны

огневых взводов на огневой позиции



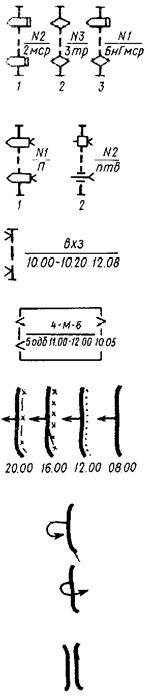

Условные обозначения

СТАРШИЙ ОФИЦЕР БАТАРЕИ

_____________________________________

СХЕМА

непосредственного охранения и самообороны

огневых взводов на огневой позиции



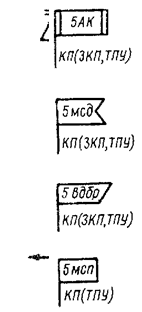

Условные обозначения

СТАРШИЙ ОФИЦЕР БАТАРЕИ

_____________________________________

СХЕМА

огня _______батареи прямой наводкой



СИГНАЛЫ:

Занять ОП – «_________»

Открыть огонь – «__________»

Прекратить огонь – «___________»

Осветить рубеж «_________»

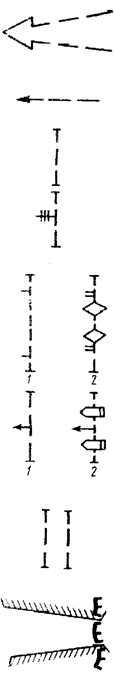

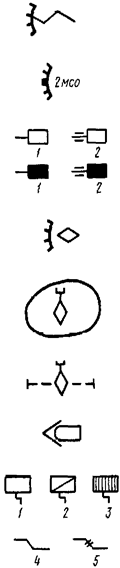

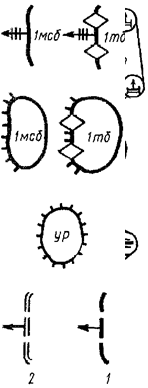

Условные обозначения:

КОМАНДИР _____БАТАРЕИ

_________________________________

СХЕМА

огня _______батареи прямой наводкой



СИГНАЛЫ:

Занять ОП – «_________»

Открыть огонь – «__________»

Прекратить огонь – «___________»

Осветить рубеж «_________»

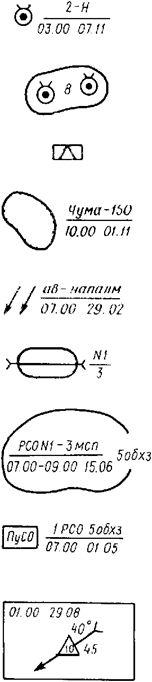

Условные обозначения:

КОМАНДИР _____БАТАРЕИ

_________________________________

СХЕМА

огня _______батареи прямой наводкой



СИГНАЛЫ:

Занять ОП – «_________»

Открыть огонь – «__________»

Прекратить огонь – «___________»

Осветить рубеж «_________»

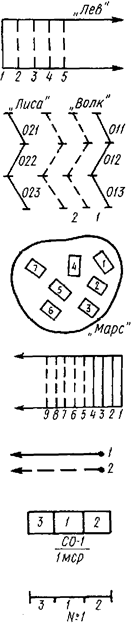

Условные обозначения:

КОМАНДИР _____БАТАРЕИ

_________________________________

СХЕМА

противотанкового огня _______взвода

на рубеже развертывания №___

СИГНАЛЫ:

Занять ОП – «_________»

Открыть огонь – «__________»

Прекратить огонь – «___________»

Сменить ОП – «_________»

Вызов огня взаимодействующих  ПТ средств

«______________»

Условные обозначения:

КОМАНДИР ВЗВОДА

_________________________________

СХЕМА

противотанкового огня _______взвода

на рубеже развертывания №___

СИГНАЛЫ:

Занять ОП – «_________»

Открыть огонь – «__________»

Прекратить огонь – «___________»

Сменить ОП – «_________»

Вызов огня взаимодействующих  ПТ средств

«______________»

Условные обозначения:

КОМАНДИР ВЗВОДА

_________________________________

СХЕМА

противотанкового огня _______взвода

на рубеже развертывания №___

СИГНАЛЫ:

Занять ОП – «_________»

Открыть огонь – «__________»

Прекратить огонь – «___________»

Сменить ОП – «_________»

Вызов огня взаимодействующих  ПТ средств

«______________»

Условные обозначения:

КОМАНДИР ВЗВОДА

_________________________________

СХЕМА

противотанкового огня _______батареи

на рубеже развертывания №___

СИГНАЛЫ:

Занять ОП – «_________»

Открыть огонь – «__________»

Прекратить огонь – «___________»

Сменить ОП – «_________»

Вызов огня взаимодействующих  ПТ средств

«______________»

Условные обозначения:

КОМАНДИР БАТАРЕИ

_________________________________

СХЕМА

противотанкового огня _______батареи

на рубеже развертывания №___

СИГНАЛЫ:

Занять ОП – «_________»

Открыть огонь – «__________»

Прекратить огонь – «___________»

Сменить ОП – «_________»

Вызов огня взаимодействующих  ПТ средств

«______________»

Условные обозначения:

КОМАНДИР БАТАРЕИ

_________________________________

СХЕМА

противотанкового огня _______батареи

на рубеже развертывания №___

СИГНАЛЫ:

Занять ОП – «_________»

Открыть огонь – «__________»

Прекратить огонь – «___________»

Сменить ОП – «_________»

Вызов огня взаимодействующих  ПТ средств

«______________»

Условные обозначения:

КОМАНДИР БАТАРЕИ

_________________________________

СХЕМА

противотанкового огня _______батареи

на рубеже развертывания №___

СИГНАЛЫ:

Занять ОП – «_________»

Открыть огонь – «__________»

Прекратить огонь – «___________»

Сменить ОП – «_________»

Вызов огня взаимодействующих  ПТ средств

«______________»

Условные обозначения:

КОМАНДИР БАТАРЕИ

_________________________________


КАРТОЧКА

 ОГНЕВОГО ВАЛА _____ БАТАРЕИ

Номер рубежа и участка огневого вала, координаты участка Команда для вызова и прекращения огня Команда старшего офицера батареи Установки для стрельбы на поражение Расход снарядов на орудие. Порядок ведения огня Продолжительность ведения огня (ориентировочно)
Заряд Взрыватель Прицел Уровень Доворот от ОН Веер
Наименование рубежа, номер, координаты и размеры цели Команда для вызова и прекращения огня Команда старшего офицера батареи Установки для стрельбы на поражение Расход снарядов на орудие. Порядок ведения огня Продолжительность ведения огня(ориентировочно)
Заряд Взрыватель Прицел Уровень Доворот от ОН Веер

КАРТОЧКА

ПОСЛЕДОВАТЕЛЬНОГО СОСРЕДОТОЧЕНИЯ ОГНЯ

_____ БАТАРЕИ

Наименование рубежа, номер, координаты и размеры цели Команда для вызова и прекращения огня Команда старшего офицера батареи Установки для стрельбы на поражение Расход снарядов на орудие. Порядок ведения огня Продолжительность ведения огня (ориентировочно)
Заряд Взрыватель Прицел Уровень Доворот от ОН Веер
Наименование рубежа, номер, координаты и размеры цели Команда для вызова и прекращения огня Команда старшего офицера батареи Установки для стрельбы на поражение Расход снарядов на орудие. Порядок ведения огня Продолжительность ведения огня(ориентировочно)
Заряд Взрыватель Прицел Уровень Доворот от ОН Веер

БЛАНК СОСТАВЛЕНИЯ МЕТЕОПРИБЛИЖЕННОГО

(действителен в течении часа)

Но ___________ Твоз ___________ Jw ___________ W _________ Hамс ___________

МЕТЕО 11 приближенный (5)_______________ - (4)________ - (5)________________

                                                                        День 2; Час 2; Дес.мин 1                  Высота 4                 Давление 3; Температура 2



Гр. ДУ Гр. ДУ Гр. ДУ Гр. ДУ Гр. ДУ Гр. Ду

To

Уг Ск Прибавь Менее 100 м. Более 100 м.
6 1 66 11 126 21 186 31 246 41 306 51 АБС ВР 40 50 60 70 80 90 10 20 30 40
12 2 72 12 132 22 192 32 252 42 312 52 02 1-00 0-00 02 03 04 05 06 07 07 08 09 10 11
18 3 78 13 138 23 198 33 258 43 318 53 04 2-00 1-00 04 04 05 06 07 08 09 10 11 12 13
24 4 84 14 144 24 204 34 264 44 324 54 08 3-00 2-00 08 04 05 06 07 08 09 10 11 13 14
30 5 90 15 150 25 210 35 270 45 330 55 12 3-00 2-00 12 04 05 07 08 08 09 11 12 13 15
36 6 96 16 156 26 216 36 276 46 336 56 16 4-00 3-00 16 04 06 07 08 09 10 11 13 14 15
42 7 102 17 162 27 222 37 282 47 342 57 20 4-00 3-00 20 04 06 07 08 09 10 11 13 14 16
48 8 108 18 168 28 228 38 288 48 348 58 24 4-00 3-00 24 04 06 08 09 09 10 12 14 15 16
54 9 114 19 174 29 234 39 294 49 354 59 30 5-00 4-00 30 05 06 08 09 10 11 12 14 15 17
60 10 120 20 180 30 240 40 300 50 360 60 40 5-00 4-00 40 05 06 08 09 10 11 12 14 16 18

Температура отрицательная

Темп. 0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31
Откл. 66 65 64 62 61 60 59 58 57 56 55 54 53 52 51 00 01 02 03 04 05 06 08 09 10 11 12 13 14 15 16 17
02 66 64 63 62 61 60 59 58 58 57 55 54 53 52 51 50 01 02 03 04 05 06 08 09 10 11 12 13 14 15 16 17
04 66 64 63 62 61 60 59 58 57 56 55 54 53 52 51 50 01 02 03 04 05 06 08 09 10 11 12 13 14 15 16 17
08 66 63 62 61 60 59 58 57 57 56 55 54 53 52 51 50 01 02 03 04 05 06 08 09 10 11 12 13 14 15 16 17
12 65 62 62 61 60 58 58 57 56 55 54 54 53 52 51 50 01 02 03 04 05 06 08 09 10 11 12 13 14 15 16 17
16 64 61 60 60 59 58 57 57 56 55 54 53 53 52 51 50 01 02 03 04 05 06 08 09 10 11 12 13 14 15 16 17
20 64 61 60 60 59 58 57 56 56 55 54 53 53 52 51 50 01 02 03 04 05 06 08 09 10 11 12 13 14 15 16 17
24 64 61 60 60 59 58 57 56 55 55 54 53 53 52 51 50 01 02 03 04 05 06 08 09 10 11 12 13 14 15 16 17
30 64 60 59 59 58 57 56 55 55 54 54 53 53 52 51 50 01 02 03 04 05 06 08 09 10 11 12 13 14 15 16 17
40 64 59 59 59 58 57 56 55 54 54 54 53 53 52 51 50 01 02 03 04 05 06 08 09 10 11 12 13 14 15 16 17

Температура положительная

Темп. 0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31
Откл. 66 65 64 62 61 60 59 58 57 56 55 54 53 52 51 00 01 02 03 04 05 06 08 09 10 11 12 13 14 15 16 17
02 66 64 63 62 61 60 59 58 58 57 55 54 53 52 51 50 01 02 03 04 05 06 08 09 10 11 12 13 14 15 16 17
04 66 64 63 62 61 60 59 58 57 56 55 54 53 52 51 50 01 02 03 04 05 06 08 09 10 11 12 13 14 15 16 17
08 66 63 62 61 60 59 58 57 57 56 55 54 53 52 51 50 01 02 03 04 05 06 08 09 10 11 12 13 14 15 16 17
12 65 62 62 61 60 58 58 57 56 55 54 54 53 52 51 50 01 02 03 04 05 06 08 09 10 11 12 13 14 15 16 17
16 64 61 60 60 59 58 57 57 56 55 54 53 53 52 51 50 01 02 03 04 05 06 08 09 10 11 12 13 14 15 16 17
20 64 61 60 60 59 58 57 56 56 55 54 53 53 52 51 50 01 02 03 04 05 06 08 09 10 11 12 13 14 15 16 17
24 64 61 60 60 59 58 57 56 55 55 54 53 53 52 51 50 01 02 03 04 05 06 08 09 10 11 12 13 14 15 16 17
30 64 60 59 59 58 57 56 55 55 54 54 53 53 52 51 50 01 02 03 04 05 06 08 09 10 11 12 13 14 15 16 17
40 64 59 59 59 58 57 56 55 54 54 54 53 53 52 51 50 01 02 03 04 05 06 08 09 10 11 12 13 14 15 16 17



              Поправка давления                                                        Скорость ветра

0 1 2 3 4 5 6 7 8 9
680 570 569 568 567 566 565 564 563 562 561
690 560 559 558 557 556 555 554 553 552 551 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15
700 550 549 548 547 546 545 544 543 542 541 02 02 03 04 06 08 09 10 12 14 15 16 18 20 21 22
710 540 539 538 537 536 535 534 533 532 531 04 02 04 05 07 10 11 12 14 17 18 20 22 23 25 27
720 530 529 528 527 526 525 524 523 522 521 08 02 04 05 07 10 11 13 15 18 19 21 23 25 27 28
730 520 519 518 517 516 515 514 513 512 511 12 02 04 05 08 11 12 13 16 19 20 22 24 26 28 30
740 510 509 508 507 506 505 504 503 502 501 16 02 05 06 08 11 13 14 17 20 21 23 25 27 29 32
750

000

001 002 003 004 005 006 007 008 009 20 02 05 06 09 11 13 14 17 20 21 24 26 28 30 32
760 010 011 012 013 014 015 016 017 018 019 24 02 05 06 09 12 14 15 18 21 22 25 27 29 32 34
770 020 021 022 023 024 025 026 027 028 029 30 02 05 06 09 12 14 15 18 21 23 25 28 30 32 36
780 030 031 032 033 034 035 036 037 038 039 40 02 06 06 10 12 14 16 19 22 24 26 29 32 34 37
790 040 041 042 043 044 045 046 047 048 049
800 050 051 052 053 054 055 056 057 058 059

БЛАНК РАСЧЕТА ПОПРАВОК________ батареи

Данные о системе, снарядах, взрывателях и зарядах. Данные баллистической подготовки



1 Артиллерийская система 9 Суммарное отклонение начальной скорости снарядов для контрольного орудия

Δvко сум=



2 Индекс снаряда



3 Окраска снаряда 10 Разнобой основного орудия батареи относительно контрольного

δvо=



4 Индекс взрывателя



5 Наличие колпачка взрывателя 11 Отклонение начальной скорости снарядов на пламегаситель и другие факторы

δvопг=



6 Номер заряда



7 Температура заряда 12 Суммарное отклонение начальной скорости снарядов для основного орудия батареи.

Δvосум=



8 Отклонение температуры зар.



Расчет отклонения наземного давления на уровне ОП Данные метеорологической подготовки



14 Высота АМС, м 13 «Метеосредний» 1101 Номер АМС Дата, ч, десятки  мин. Высота АМС На уровне АМС



15 Высота ОП, м Δ Н Δ Т



16 Превышение АМС, м



17 Разность наземного давления на уровне АМС и ОП, мм  рт. ст. Группы бюллетня



Yбюл ΔТ

aw

W Yбюл ΔT

a w

W



18 Отклонение наземного давления на уровне АМС мм  рт. ст. 02 20



04 24



19 Отклонение наземного давления на уровне ОП мм  рт. ст. 08 30



12 40



16 50



Расчет поправок



20 Опорная дальность, высота входа в бюллетень _______ км _______ км _______ км
21 Группа бюлетня



22

Наименование

 поправок

Отклонение условий стрельбы ΔД (Δ¶) ΔN Отклонение условий стрельбы ΔД (Δ¶) ΔN Отклонение условий стрельбы ΔД (Δ¶) ΔN



Направление стрельбы \ угол ветра Направление стрельбы \ угол ветра Направление стрельбы \ угол ветра
------ ------ ------ ------ ------ ------ ------ ------ ------






23 Поправки дальности и в установку дистанционной трубки на отклонение Метеорологических условий На продольную слагающую
24 На откл. давления атмосферы
25 На баллист. откл. темп. воздуха
26 СУММА
27 Баллистических условий На откл. начальной скорости
28 На откл. температуры заряда
29 На колпачок взрывателя
30 На не окрашенность снаряда
31 СУММА
32 Суммарные поправки дальности и в установку трубки
33 Топографические дальности для построения ГРП
34 Поправки направления На вращение Земли
35 На деривацию
36 На боковую слагающую бал. ветра
37 СУММА

РАСЧЕТ  ΔVо сум

Бланк оператора АБС 1 № _____

Исходные данные и установки
1.    Орудие №_____________ 8.     L Тз ______ Lq _____ (из табл. 2) Вычисления Рез.
2.    Δ Тз 9.     ΔVо Тз = Vо · l тз · Δ Тз м\сек
3.    Весовые знаки 10.   ΔVоq = - Vo · l q · 66 · Δ q м\сек
4.    ΔVо ор (%Vо) 11.   ΔVон  = - (ΔVо Тз +  ΔVоq) м\сек
5.    ΔVо ор  (м \ сек) 12.   ΔVож = Vо + м\сек
6.    ΔVо м \ сек 13.   Vож = Vо + ΔVож м\сек
7.

Т1=Т2 м \ сек

14.   Тф             с графика м\сек
Результаты стрельбы и расчеты
15.  Отсчеты 18.

Vо изм = 2 ·  105  : Ίо

м\сек

Ί1

Ί2

19.   Δ Vо изм  = Vо изм  - Vо м\сек
1.    20.   Δ Vо ' сум = Δ Vо изм + Δ Vон м\сек
2.    21.   Δ Vо сум = Δ Vо ' сум  · 100 :Vо м\сек
3.
4.    Дата___________________________
5.    Подразделение Система

Ί1, 2  ср

Заряд Партия
16.

2Ί1  ср

То заряда Снаряд
17.  Ίо

2Ί1ср-Ί2ср

Тф  мс
Значения Т1,Т2 Значения коэф. l тз  (числитель) и  l q  (знаменатель) ; таблица 2
13 Таблица 1
12
11 Заряд Д30(2С1) Д20(2С3) Заряд Д30(2С1) Д20 2С3
10 П 88 140 П

0,0008

0,31

0,0016

0,24

0,0016

0,25

9 1 128 140
8 У 112 - У

0,0005

0,38

7 2 144 160
6 3 184 160 1

0,0005

0,38

0,0016

0,23

0,0016

0,24

5 4 224 220
4 2

0,0004

0,39

0,0003

0,42

0,0003

0,42

Vo ож

   200   300   400   500   600   700

3

0,0004

0,4

0,0003

0,42

0,0003

0,42

4

0,0003

0,45

0,0003

0,44

0,0003

0,42

5

0,0004

0,45

0,0004

0,44

6

0,0004

0,45

0,0004

0,45


Таблица для расчета дальности и дирекционного угла по цели

0-105 105-213 213-325 325-445 445-577 577-725 727-900 900-1000

+∆ х

-∆у

45-00 46-00 47-00 48-00 49-00 50-00 51-00 52-00

+∆ х

-∆у

-∆у

-∆х

30-00 31-00 32-00 33-00 34-00 35-00 36-00 37-00

-∆у

-∆х

-∆х

+∆у

15-00 16-00 17-00 18-00 19-00 20-00 21-00 22-00

-∆х

+∆у

+∆у

+∆х

0-00 1-00 2-00 3-00 4-00 5-00 6-00 7-00

+∆у

+∆х

Н

0,..

Д

1,..

Н

0,..

Д

1,..

Н

0,..

Д

1,..

Н

0,..

Д

1,..

Н

0,..

Д

1,..

Н

0,..

Д

1,..

Н

0,..

Д

1,..

Н

0,..

Д

1,..

00

02

04

06

08

10

12

14

16

18

20

22

24

26

28

30

32

34

36

38

40

42

44

46

48

50

52

54

56

58

60

62

64

66

68

70

72

74

76

78

80

82

84

86

88

90

92

94

96

98

100

000

002

004

006

008

010

012

015

017

019

021

023

025

027

029

031

034

036

038

040

042

044

046

048

050

052

055

057

059

061

063

065

067

069

071

073

076

078

080

082

084

086

088

090

092

094

097

099

101

103

105

000 000 000 000  000  000  000  000  000  000  000  000  000  000  000  000  001  001  001  001  001  001  001  001  001  001  001  002  002  002  002  002  002  002  002  003  003  003  003  003  003  004  004  004  004  004  005  005  005  005  006

105

107

109

111

113

116

118

120

122

124

126

129

131

133

135

137

139

141

143

146

148

150

152

154

156

158

160

163

165

167

169

171

173

175

178

180

182

184

186

188

191

193

195

197

199

201

204

206

208

210

213

006

006

006

006

006

007

007

007

007

007

008

008

009

009

009

009

010

010

010

010

011

011

011

012

012

012

013

013

013

014

014

014

015

015

015

016

016

016

017

017

018

018

018

019

019

020

020

021

021

021

022

213

215

217

219

221

223

226

228

230

232

235

237

239

241

243

246

248

250

252

254

257

259

261

263

266

268

270

272

275

277

279

281

284

286

288

291

293

295

297

300

302

304

306

309

311

313

316

318

320

323

325

022

022

024

024

025

025

026

026

027

027

027

028

028

029

029

030

030

031

031

032

032

033

033

034

034

035

036

036

037

037

038

040

040

041

041

042

042

043

043

044

044

045

045

046

047

048

048

049

050

050

051

325

327

330

332

334

337

339

341

344

346

348

351

353

356

358

359

362

365

367

369

372

374

377

379

381

384

386

389

391

393

396

398

400

403

406

408

410

413

415

418

420

423

425

428

430

433

435

438

440

443

445

051

052

053

054

054

055

056

057

057

058

059

059

060

061

062

063

064

064

065

066

067

068

068

069

070

071

072

073

074

075

075

076

077

078

079

080

081

082

083

084

085

086

087

088

089

090

091

092

093

094

095

445

448

450

453

455

458

460

463

465

468

471

473

476

478

481

483

486

489

491

494

496

499

502

504

507

510

512

515

518

520

523

525

528

531

533

536

539

542

544

547

550

553

555

558

561

563

566

569

572

575

577

095

096

097

098

099

100

101

102

103

104

105

106

107

109

110

111

112

113

114

115

116

117

119

120

121

122

124

125

126

127

129

130

131

132

134

135

136

138

139

140

142

143

144

145

146

148

149

150

152

153

155

577

580

583

586

589

591

594

597

600

603

606

609

611

614

617

620

623

626

629

632

635

638

640

643

646

649

652

655

658

661

664

667

670

673

676

680

683

686

689

692

695

698

701

704

707

711

714

717

720

723

727

155

156

157

159

160

161

163

164

165

167

169

171

172

174

175

176

178

179

181

183

185

186

188

189

190

192

193

195

197

199

200

202

204

206

208

209

211

212

214

216

218

220

221

223

225

227

229

231

233

235

236

727

730

733

736

739

743

746

749

752

756

759

762

766

769

772

776

779

782

786

789

793

796

799

803

806

810

813

817

820

824

827

831

834

838

841

845

849

852

856

860

863

867

870

874

878

882

885

888

893

897

900

236

238

240

242

244

245

247

249

251

253

255

257

259

261

263

265

267

269

272

274

276

278

280

282

285

287

289

291

293

295

298

300

302

305

307

309

311

314

316

318

321

323

326

328

330

333

335

338

340

343

346

900 904 908 912 916 919 923 927 931 935 939 943 947 951 955 959 963 967 971 975 979 983 987 992 996 1000

346

348

351

353

355

358

360

363

366

369

372

374

377

379

382

385

388

391

394

397

400

403

305

408

411

414

100

98

96

94

92

90

88

86

84

82

80

78

76

74

72

70

68

66

64

62

60

58

56

54

52

50

48

46

44

42

40

38

36

34

32

30

28

26

24

22

20

18

16

14

12

10

08

06

04

02

00

+∆х

+∆у

14-00 13-00 12-00 11-00 10-00 9-00 8-00 7-00

+∆х

+∆у

+∆у

-∆х

29-00 28-00 27-00 26-00 25-00 24-00 23-00 22-00

+∆у

-∆х

-∆х

-∆у

44-00 43-00 42-00 41-00 40-00 39-00 38-00 37-00

-∆х

-∆у

-∆у

+∆х

59-00 58-00 57-00 56-00 55-00 54-00 53-00 52-00

-∆у

+∆х

0-105 105-213 213-325 325-445 445-577 577-725 727-900 900-1000

Бланк для расчета дальности и дирекционного угла по цели



Данные Цель___ Цель___ Цель___ Цель___ Цель___

Хц

Хб
ΔХ=Хц-Хб
Уц
Уб
ΔУ=Уц-Уб

Кн=

Меньшая РК

Большая  РК

µц
µон

¶цт=µц - µон

Кд
Большая РК х Кд

Дцт

Нб
ΔНц=Нц-Нб
Î

ТАБЛИЦА ПОПРАВОК НА УСТУП



- + + - 190 95 64 48 38 32 27 24 21 19 17



П П Л Л 10 20 30 40 50 60 70 80 90 100 110



0 30 30 60

10

0

20

0

30

0

40

0

50

0

60

0

70

0

80

0

90

0

100

0

110

0



1 29 31 59

10

0

20

0

30

5

40

5

50

5

60

5

70

10

80

10

90

10

100

10

110

15

2 28 32 58

10

0

20

5

30

5

40

10

50

10

60

10

70

15

80

15

90

20

100

20

115

20





3 27 33 57

10

5

20

5

30

10

40

10

50

15

55

20

65

20

75

25

85

30

95

30

100

30



4 26 34 56

10

5

20

10

25

10

35

15

45

20

55

25

65

30

75

35

80

35

90

40

100

45



5 25 35 55

10

5

15

10

25

15

35

20

45

25

50

30

60

35

70

40

80

45

85

50

95

55



6 24 36 54

5

5

15

10

20

20

30

25

40

30

50

35

65

40

65

45

75

55

80

60

90

60



7 23 37 53

5

5

15

15

20

20

30

25

35

35

45

40

50

50

60

55

65

60

75

65

85

75



8 22 38 52

5

10

15

15

20

20

25

30

35

35

40

45

50

40

55

60

60

65

65

75

75

85



9 21 39 51

5

10

10

15

20

20

25

30

30

40

35

50

40

55

45

65

55

75

60

80

60

90



10 20 40 50

5

10

10

15

15

25

20

35

25

45

30

50

35

60

40

70

45

80

50

85

55

95



11 19 41 49

5

10

10

20

10

25

15

35

20

45

25

55

30

65

35

75

35

80

40

90

45

100



12 18 42 48

5

10

5

20

10

30

10

40

15

50

20

55

20

65

25

75

30

85

30

95

30

95



13 17 43 47

0

10

5

20

5

30

10

40

10

50

10

60

15

70

15

80

20

90

20

100

20

115



14 16 44 46

0

10

0

20

5

30

5

40

5

50

5

60

5

70

10

80

10

90

10

100

10

110



15 15 45 45

0

10

0

20

0

30

0

40

0

50

0

60

0

70

0

80

0

90

0

100

0

110

И ИНТЕРВАЛ ОРУДИЙ (ВЗВОДА)



16 14,5 13,6 12,8 12 11,2 10,6 10 9,5 9,1 8,7 8,3 8 7,6 7,3 βо-верт. Уг.



120 130 140 150 160 170 180 190 200 210 220 230 240 250 260 Дал. До ОО



120

0

130

0

140

0

150

0

160

0

170

0

180

0

190

0

200

0

210

0

220

0

230

0

240

0

250

0

260

0

ΔДууст

ΔZинт



120

10

130

15

140

15

150

15

160

15

170

20

180

20

190

20

200

20

21020

22025

230

25

240

25

250

25

260

25

120

25

130

25

140

25

145

30

155

30

165

30

17540

185

40

195

40

205

40

215

50

225

50

235

50

250

50

260

50





115

35

125

40

135

45

145

45

155

50

160

55

170

60

180

60

190

60

200

65

210

70

220

70

230

75

240

75

250

80



110

55

120

55

130

55

135

60

145

70

155

70

165

75

175

75

180

80

190

85

200

90

210

95

220

100

230

100

240

105



105

60

115

65

120

70

130

75

140

80

145

85

155

90

165

95

175

100

180

105

190

110

200

115

210

120

220

125

235

130



95

70

105

75

115

80

120

90

130

95

140

100

145

105

155

110

160

115

170

125

180

130

185

135

195

140

200

145

210

155



90

80

95

85

105

95

110

100

120

105

125

115

135

120

145

125

150

135

155

140

165

145

170

155

180

160

185

165

195

175



80

90

85

95

95

105

100

110

105

120

115

125

120

135

125

140

135

150

140

155

145

165

155

170

160

180

165

185

175

195



70

95

75

105

80

115

95

120

95

130

100

140

105

145

110

155

115

160

125

170

130

180

135

185

140

195

150

200

155

210



60

105

65

115

70

120

75

130

80

140

85

145

90

155

95

165

100

175

105

180

110

190

115

200

120

210

125

220

130

225



50

110

55

120

55

130

60

135

65

145

70

155

75

165

75

175

80

185

85

190

90

200

95

210

100

220

100

230

105

240



35

115

40

115

45

135

45

145

50

155

55

160

55

170

60

180

65

190

65

200

70

210

70

220

75

230

75

240

80

250



25

120

25

130

25

140

30

145

30

155

30

165

40

175

40

185

40

195

40

205

50

215

50

225

50

235

50

245

55

250



10

120

15

130

15

140

15

160

20

170

20

180

20

190

20

200

20

210

25

220

25

230

25

240

25

250

25

250

25

260



0

120

0

130

0

140

0

150

0

160

0

170

0

180

0

190

0

200

0

210

0

220

0

230

0

240

0

250

0

260

ТАБЛИЦА ПОПРАВОК В УРОВЕНЬ НА УСТУП

Зар Прицел для определения ΔУРуст
Δdуст Δdуст ΔZинт Δхтыс 3 3,5 4 4,5 5 5,5 6 6,5 7 8 9 10
0 - - - - - - - - - - - -
20 7 6 5 4 4 4 3 3 3 3 2 2
40 13 11 10 9 8 7 7 6 6 5 4 4
60 20 17 15 13 12 11 10 9 9 8 7 6
80 27 23 20 18 16 15 13 12 11 10 9 8
100 33 29 25 22 20 18 17 15 14 13 11 10
120 40 34 30 27 24 22 20 18 17 16 15 12
140 47 40 35 31 28 25 23 22 20 18 16 14
160 53 40 40 36 32 29 27 25 23 20 18 16
180 60 51 45 40 36 33 30 28 26 23 20 18
200 67 57 50 44 40 36 33 31 29 25 22 20
220 73 63 55 49 44 40 37 34 31 28 24 22
240 80 69 60 53 48 44 40 37 33 30 27 24
260 87 74 65 58 52 47 43 40 37 33 29 26
280 93 80 70 62 56 51 47 43 39 35 31 28
300 100 86 75 67 60 55 50 46 43 40 33 30
320 107 92 80 71 64 58 53 49 46 40 36 32
340 113 97 85 76 68 62 57 52 49 43 38 34
360 120 103 90 80 72 65 60 55 51 45 40 35
380 127 109 95 85 76 69 63 58 54 48 42 38
400 133 114 100 89 80 73 67 62 57 50 44 40
Δzинт

Дцт

3 3,5 4 4,5 5 5,5 6 6,5 7 8 9 10
Зар Прицел для определения Δугл инт

И ПРЕВЫШЕНИЕ И В УГЛОМЕР НА ИНТЕРВАЛ

Прицел для определения ΔУРуст

ТАБЛИЦА

поправок на превышение Δh=10м

пр Заряд
11 12 13 14 15 20 25 30 40 50 50
- - - - - - - - - - 100
2 2 2 1 1 1 1 1 1 - 150
4 3 3 3 3 2 2 1 1 1 200
5 5 5 4 4 3 2 2 2 1 250
7 7 6 6 5 4 3 3 2 2 300
9 8 8 7 7 5 4 3 3 2 350
11 10 9 9 8 6 5 4 3 2 400
13 12 11 10 9 7 6 5 4 3 450
15 13 12 11 11 8 6 5 4 3 500
16 15 14 13 12 9 7 6 5 3 550
18 17 15 14 13 10 8 7 5 4 600
20 18 17 16 15 11 9 7 5 5 650
22 20 18 17 16 12 10 8 6 6
24 22 20 19 17 13 10 9 7 6

ЗНАКИ

поправок на превышение

25 23 21 20 18 14 11 9 7 6
27 25 23 21 20 15 12 10 8 6
29 27 25 23 21 16 13 11 8 7
31 28 26 24 23 17 14 11 8 7 Угол прицеливания(тыс) Положение ор. Отн.осн. Знак поправки
32 30 28 26 24 18 14 12 9 8
35 32 29 27 25 19 15 13 10 8
36 33 31 29 27 20 16 13 10 8

Меньше

750

Выше -
11 12 13 14 15 20 25 30 40 50 Ниже +

ТАБЛИЦА

значений ΔNтыс

Заряд Интервал ΔN тыс
Прицел для определения Δугл инт

ТАБЛИЦА

для распределения снарядов по установкам

и определения темпа огня

(шестиорудийная батарея)

Общий

 расход снарядов

Расход снарядов на орудие установку Количество снарядов в серии беглого огня Продолжительность огневого налета
5 6 7 8 9 10 11 12 13 14 15 20
На батарею В орудийных нормах На орудие

3 уст.пицела

1 уст.угломера

3 уст.пицела

2 уст.угломера

3 уст.пицела

1 уст.угломера

3 уст.пицела

2 уст.угломера

Темп методического огня, сек
36 6 2 1 2 2 11 14 16 19 21 24 26 29 31 34 36 49
54 9 3 3 7 8 10 12 13 15 17 18 20 22 23 32
72 12 4 2 4 2 5 6 8 9 10 11 13 14 15 16 18 24
90 15 5 4 4 5 5 6 7 8 9 10 11 12 13 17
108 18 6 3 4 3 3 4 4 5 6 6 7 8 9 9 10 14
126 21 7 4 2 3 4 4 5 5 6 6 7 8 8 11
144 24 8 4 4 4 2 2 3 3 4 4 5 5 6 6 7 9
162 27 9 4 2 2 3 3 3 4 4 5 5 6 6 8
180 30 10 5 4 4 2 2 2 3 3 3 4 4 5 5 5 7
198 33 11 4 1 2 2 2 3 3 3 4 4 4 5 7
216 36 12 6 4 4 1 2 2 2 3 3 3 3 4 4 4 6
234 39 13 4 1 1 2 2 2 3 3 3 3 4 4 5
252 42 14 7 4 4 1 1 2 2 2 2 3 3 3 3 4 5
270 45 15 4 1 1 1 2 2 2 2 3 3 3 3 5
288 48 16 8 4 4 1 1 1 2 2 2 2 2 3 3 3 4
306 51 17 4 1 1 1 1 2 2 2 2 3 3 3 4

Примечание: Расход снарядов в орудийных нормах записывается в таблицу владельцем блокнота в соответствии с калибром орудия в батарее.

ТАБЛИЦА

Для определения интервала разрывов

(шестиорудийная батарея)

Дц

топог.

Фронт цели
100 150 200 250 300 350 400 450 500 550 600
3 6 8 11 14 17 19 22 25 28 31 33
4 4 6 8 11 12 15 17 18 21 23 25
5 3 5 7 8 10 12 13 15 17 18 20
6 3 4 6 7 8 10 11 13 14 15 17
7 2 4 5 6 7 8 10 11 12 13 14
8 2 3 4 5 6 7 8 9 10 11 12
9 2 3 4 5 6 6 7 8 9 10 11
10 2 3 3 4 5 6 7 8 8 9 10
11 1 2 3 4 5 5 6 7 7 8 9
12 1 2 3 3 4 5 5 6 6 7 8
13 1 2 2 3 4 5 5 6 6 7 8
14 1 2 2 3 3 4 5 6 6 6 7
15 1 2 2 3 3 4 5 5 6 6 6
16 1 1 2 2 3 4 4 5 5 6 6
17 1 1 2 2 3 3 4 4 5 5 6
18 1 1 2 2 3 3 3 4 5 5 5
19 1 1 2 2 3 3 3 4 4 5 5
20 1 1 2 2 3 3 3 4 4 4 5
21-25 0 1 1 2 2 3 3 3 4 4 4
Интервал веера 17 25 33 42 50 58 66 75 83 92 100

ТАБЛИЦА РЕЖИМА ОГНЯ

Продолжительность огня, мин

122 мм гаубица

Д-30

152 мм П-Г Д-20 120 мм миномет
Заряды Заряд Заряд наибольший Заряд

Полный

и №1

№4-6

Полный

и №1

№3-6
1 6 6 4 4 9
3 16 16 12 12 25
5 25 25 20 20 30
10 40 40 30 30 35
15 55 55 40 40 40
20 65 70 50 50 44
25 70 80 60 60 47
30 75 90 65 70 50
40 85 110 75 82 57
50 90 130 80 95 64
60 100 150 90 110 70
120 150 260 135 200 110
Каждый последующий час 50 80 45 60 40

Примечания:

1.    Для промежуточных зарядов режим огня берется также промежуточный; количество выстрелов определяется интерполированием пропорционально номеру зарядов.

2.    Нормы режима огня, помеченные выше ломанной линии ограничиваются возможностями расчетов, а ниже - материальной части.

3.    Нормы рассчитаны при температуре от –10 до +10 градусов.

ПРОГРАММЫ

для решения артиллерийских задач  на мк-52

определение топографических данных по цели

(по aц(хц), дцт(уц)и расчет корректур при пристрелке.

00

01

02

03

04

05

06

07

08

09

10

11

12

13

14

15

16

17

18

19

20

21

22

23

П-Х

Х-П

6

Х

Х-П

F

П-Х

Х-П

Х

П-Х

+

Х-П

П-Х

F

П-Х

Х

П-Х

+

Х-П

П-Х

П-Х

-

В↑

F

0

1

2

Cоs

А

B

4

0

2

Sin

А

5

А

0

7

Х2

60

41

06

12

42

6-

4L

12

64

10

40

62

6-

12

65

10

4-

60

67

11

ОЕ

22

24

25

26

27

28

29

30

31

32

33

34

35

36

37

38

39

40

41

42

43

44

45

46

47

П-Х

П-Х

-

Х-П

F

+

F

Х-П

С\П

:

F

6

:

Х-П

П-Х

F

46

6

0

П-Х

-

Х-П

П-Х

П-Х

А

8

2

Х2

D

Cos-1



C

2

x<0

с

с

1

с

6-

68

11

42

22

10

21

50

13

1-

06

13

62

46

06

00

11

61

48

49

50

51

52

53

54

55

56

57

58

59

60

61

62

63

64

65

66

67

68

69

70

71

-

6

Х

Х-П

П-Х

П-Х

-

6

Х

F

F

6

:

С\П

П-Х

F

F

F

Х-П

П-Х

П-Х

Х

Х-П

Х

1

С

9

Sin

Sin-1

1

Сos

Вх

Sin

С

В

0

2

11

06

12

41

69

11

06

12

19

06

13

50

61

0

6L

60

21

42

12

72

73

74

75

76

77

78

79

80

81

82

83

84

85

86

87

88

89

90

91

92

93

94

95

П-Х

:

П-Х

Х

-

П-Х

:

С\П

П-Х

Х

/-/

П-Х

П-Х

Х

П-Х

Х

-

П-Х

:

БП

61

F

6

f

3

2

c

f

6

D

авт

Распределение регистров

Хоп 7 Хкнп 4 a(Х)ц 0
Уоп 8 Укнп 5 Д(У)ц А

aон

9 1000 6 ΔХтыс 3

Примечания:

ü  при определении данных по aц и Дц запуск программы В\О С\П, а при определении данных по Хц и Уц – БП 19 С\П;

ü  после получения данных по разрыву - Δ¶ вводится в регистр 0 (0-10 вводится как 10), а ΔД в регистр А; с\п – корректура прицела, с\п – угломера;

ü  в регистрах B, С, D перезаписываются величины Дк, aц, Дцт, а при выполнении действий П-Х 1, 6,  : определяется поправка на смещение по цели.

Расчет метеопоправок

00

01

02

03

04

05

06

07

08

09

10

11

12

13

14

П-х

П-х

-

6

х

B↑

F

П-х

х

П-х

х

П-х

П-х

Х

+

9

b

Cos

C

2

3

D

69

6L

11

06

12

ОЕ

12

62

12

63

12

10

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

П-х

П-х

х

-

п-х

1

5

-

п-х

х

-

1

0

:

п-х

4

А

7

5

6

64

6-

12

121

67

01

05

11

65

12

11

01

00

13

66

30

31

32

33

34

35

36

37

38

39

40

41

42

43

44

П-х

х

-

с\п

F

П-х

х

П-х

х

1

0

:

/-/
п-х

8

Sin

C

1

0

68

12

11

50

14

12

61

12

01

00

13

0L

60

45

46

47

48

49

50

51

52

53

54

55

56

57

58

-

с\п

бп

00

п-х

1

0

:

п-х

+

х-п

БП

00

F

Е

D

D

Авт

11

50

51

00

01

00

13

10

51

00

Распределение регистров

Табличные поправки Отклонение данных
Деривация 0 Начальной скорости 8
Боковая 1 Температуры заряда 7
Продольная 2 Температуры воздуха А
Давление 3 Угла ветра B
Температура воздуха 4 W C
Температура заряда 5 Давления D
Начальной скорости 6 Намс-Ноп E

aон

9

Примечания:

ü  при определении поправок, при первом пуске программы БП,49,С\П, в последующем  С\П;


Определение отклонения начальной скорости партии зарядов

00

01

02

03

04

05

06

07

08

09

10

11

12

13

14

15

16

17

18

19

20

21

П-х

П-х

2

:

+

п-х

:

К

П-х

х

П-х

х

П-х

:

п-х

п-х

:

1

0

:

п-х

х

9

6

8

|x|

5

2

4

5

4

7

69

66

02

13

10

68

13

31

65

12

62

12

64

13

65

64

13

01

00

13

67

12

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

38

39

40

41

42

43

П-Х

1

5

-

х

П-Х

:

-

Х-П

П-Х

П-Х

F

х

П-Х

:

+

-

Х-П

3

5

0

1

8

0

5

3

Вх

4

А

61

01

05

11

12

68

13

11

40

65

63

0

12

64

13

10

14

11

4-

03

05

00

44

45

46

47

48

49

50

51

52

53

54

55

56

57

58

59

60

61

62

63

64

65

-

F

56

П-Х

П-Х

П-Х

х

-

F

С/П

БП

60

П-Х

П-Х

БП

49

6

ВП

4

П-Х

:

С/П

Х≥0

В

С

А

ЕХ

Д

Е

5

11

59

56

6L

6-

12

11

16

50

51

60

51

49

06

04

65

13

50

66

67

68

69

70

71

72

73

74

75

76

77

78

79

80

81

82

83

84

2

ВП

6

П-Х

2

х

П-Х

-

:

П-Х

-

П-Х

+

П-Х

х

П-Х

:

С/П

F

C

D

5

0

4

5

Авт

02

ОС

06

02

12

11

13

65

11

60

10

64

12

65

13

50

Распределение регистров

Табличные поправки Отклонение данных
Давления 6 Температуры зарядов 1
Температуры заряда 7 Весовые знаки 2
Начальной  скорости 8 Начальная скорость 3
Весовые знаки 9
Прочие данные
Начальная скорость 5

2,34145•10-3

С
100 4 3,46 Д

4,3•10-3

5 2,77 0,А,В

Примечания:

ü  после нажатия клавиш  В\О С\П определяется Тфил, далее В\О С\П Т1=Т2;

ü  определить τ1ср и  τ2ср и ввести их  соответственно в С и Д;

ü  С\П – потеря начальной  скорости партии зарядов.


ОБРАТНАЯ ЗАСЕЧКА


Угол а                    0     Угол δ                    А



Хс                          1     Ус                           2



Хб                          4    Ув                           5



Ха                          7    Уа                           8





Распределение регистров


00

01

02

03

04

05

06

07

08

09

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

П-Х

П-Х

-

П-Х

6

х

Х-П

F

Х-П

:

П-Х

П-Х

-

П-Х

6

х

F

Х-П

:

+

П-Х

+

П-Х

-

П-Х

5

8

0

Е

Tg

B

8

2

A

Tg

C

1

4

4

65

68

11

60

06

12

41

13

68

62

11

6-

06

12

13

10

61

10

64

11

64

25

26

27

28

29

30

31

32

33

34

35

36

37

38

39

40

41

42

43

44

45

46

47

48

49

П-Х

-

П-Х

:

П-Х

П-Х

-

П-Х

:

+

П-Х

+

П-Х

-

:

Х-П

F

Х-П

П-Х

+

F

Х-П

П-Х

П-Х

Х

7

B

7

1

C

5

2

D

Tg-1

9

E

Tg

E

7

D

67

11

6L

13

67

61

11

13

10

65

10

62

11

13

1L

49

10

67

12

50

51

52

53

54

55

56

57

58

59

60

61

62

63

64

65

66

67

68

69

70

71

72

73

74

П-Х

х

-

П-Х

+

П-Х

-

П-Х

П-Х

-

:

Х-П

С/П

П-Х

-

Х-П

П-Х

х

П-Х

+

Х-П

С/П

П-Х

6

4

5

8

D

E

B

7

6

D

8

C

9

14

64

12

11

65

10

68

11

11

13

4L

50

67

11

46

12

68

10

50

69

06

75

76

77

78

79

80

81

82

83

84

85

86

87

88

89

90

91

92

93

94

95

96

:

П-Х

F

86

F

90

6

0

БП

89

3

0

+

Х-П

5

F

+

F

-

С/П

F

6

X‹0

X‹0

6

10X

Bx

Авт

13

66

86

14

90

06

00

51

89

14

03

00

10

46

05

15

10

0

11

50

Примечания:

ü  после нажатия клавиш В\О С\П определяется Хоп, затем Уоп, в последующем дирекционный угол на точку А

Расчет дирекционного угла светила

00

01

02

03

04

05

06

07

08

09

10

11

12

13

14

15

16

17

18

19

20

П-Х

П-Х

6

х

3

-

-

П-Х

F

Х-П

х

Х-П

П-Х

П-Х

+

П-Х

-

П-Х

:

Х-П

П-Х

7

3

8

Sin

С

D

1

9

0

6

1

2

67

63

06

12

03

11

11

68

12

61

69

10

60

11

66

13

41

62

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

38

39

40

41

П-Х

-

П-Х

:

Х-П

П-Х

П-Х

+

Х-П

П-Х

П-Х

+

П-Х

+

Х-П

F

Х-П

П-Х

F

П-Х

х

A

6

2

A

5

A

0

4

7

0

Sin

4

0

Cos

C

6-

11

66

13

42

6-

65

10

4-

60

64

10

67

10

40

44

60

12

42

43

44

45

46

47

48

49

50

51

52

53

54

55

56

57

58

59

60

61

62

П-Х

F

П-Х

F

х

-

:

F

Х-П

F

61

П-Х

F

58

1

8

0

БП

65

П-Х

F

A

Tg

8

Cos

Tg-1

5

X≥0

4

X≥0

4

X≥0

6-

68

12

11

13

1L

45

59

61

64

59

58

01

08

00

51

65

64

59

63

64

65

66

67

68

69

70

71

72

73

74

75

76

77

78

79

80

81

82

56

П-Х

П-Х

+

П-Х

-

6

:

С/П

П-Х

П-Х

+

Х-П

П-Х

П-Х

+

Х-П

БП

36

F

9

5

D

D

2

A

0

1

0

Авт

56

69

65

10

11

06

13

50

6-

62

10

4-

60

61

10

40

51

36

Распределение регистров

Час. угол склонения To+c на следующий день (табл.1)

1 L - долгота 7
B - широта 8
На расчетное время 2 360 9
Nз - Зона (L:6+1) 3 То (табл. 1) 0
∆Tr(табл.3) 4 δо А
∆ δr 5

144 c интервалом 10мин

72 с интервалом 20 минут

48 с интервалом 30 минут и т.д.

6

Примечания:

ü  ввод градусов вводится в долях;

ü  275○29,5 вводится как 275,295

РАЗВЕРТЫВАНИЕ

метеорологического поста батареи

Метеорологический пост развертывается в месте, указанном начальником штаба дивизиона(командиром батареи).

Площадка для установки приборов должна располагаться на открытом участке местности. Ее удаление от препятствий (постройки, лес и т.д.)при измерении ветра должно быть не менее 10 кратной высоты этих препятствий.

Запрещается располагать площадку вблизи глубоких оврагов и других резких изломов рельефа.

При расположении метеорологического поста вблизи значительной поверхности(река, озеро, море)надо учесть, что площадка для установки приборов должна находиться на расстоянии не менее 100 м. От уреза воды.

Снятие показаний приборов ДМК

1.    Наземное давление атмосферы определяют по шкале барометра, вынесенного на панель управления, по показанию двух стрелок(маленькой и большой). Маленькая стрелка указывает номер шкалы, с которой необходимо снять показание, находящееся под большой стрелкой. По большой стрелке считывают отсчет величины наземного давления с точностью до 1 мм рт. ст.

2.    Измерение наземной температуры воздуха производится следующим образом:

ü  на панели управления ДМК ручку переключения измеряемых метеоэлементов ставят в положение ТЕМПЕР.;

ü  нажимают кнопку ПУСК(время нажатия кнопки ПУСК не менее 4с.);

ü  снимают отсчет по шкале с точностью до 1о.

3.    Направление и скорость наземного ветра с помощью ДМК определяют как среднее арифметические значения из 10 отсчетов направления и 10 отсчетов скорости ветра, снятых в течении 5 мин.

Для измерения направления ветра:

ü  ставят на панели управления ручку переключения измеряемых метеоэлементов в положение НАПРАВ.;

ü  нажимают кнопку ПУСК(время нажатия кнопки не менее 4 с.);

ü  по шкале отсчета измеряемых элементов быстро снимают отсчет с точностью до 5о и записывают его в бланк наблюдения.

Для измерения скорости ветра:

ü  ручку переключения измеряемых метеоэлементов ставят в положение СКОР.;

ü  нажимают кнопку ПУСК;

ü  выждав не менее 4 сек, снимают отсчет по шкале с точностью до 1 м\сек и записывают его в бланк;

Подобным образом производят 10 измерений направления и скорости ветра приблизительно через 15 сек. Один отсчет после другого, чередую отсчеты направления и скорости между собой.

Из записанных отсчетов определяют средние значения скорости и направления ветра.


ТАБЛИЦА

индивидуальных поправок ______орудия, заряд_____

Поправка уровня(тыс.), определенная на _____________ Суммарная поправка в уровень для данной ОП Дальность

Прицел тыс

              дел

Суммарная поправка в угломер для данной ОП Поправка в угломер на:____

Разнобой относительно основного орудия

(δVоор-δVоосн)∙4

Несоответствие углов пр. и квадр. Сум. поправка на разнобой и несоотв.

Отклонение массы снаряда на: 24

Превышение относительно основного на: 13

Уступ относительно основного для данной ОП

на: 14  16  18

Интервал относительно основного для данной ОП

15   17   19

Увод линии прицеливания
на1% ___ 1 зн. ___ 10м ___ 10м

-5-00

ОН

-5-00

На

 -1-00

ОН

На

 +1-00

На

 -1-00

ОН

На

 +1-00

-5-00

ОН

-5-00

На 10м
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25

3

ТС

реш

5

1х2

6

фор

7

2+3

8

ТС

25

5х6

9

ТС

20

7х0,1

гр10

10

ТС

21

9х0,1

гр10

22

9х0,1

гр11

23

9х0,1

гр12

26

10-11

«5»

27

4+6+8+

11

28

12-11 : 5

1

ТС

2

ТС

32

21-22 : 5

33

22+25

34

23-22 : 5

29

24х0,1

гр21

30

24х0,1

гр22

31

24х0,1

гр23

1110 : 0,001Д

12

фор.


Мортирная

Примечание: 1   -последовательность предварительной подготовки таблицы; 1  1 – последующая подготовка таблицы



РАЗМЕЩЕНИЕ ОРУДИЙНЫХ НОМЕРОВ

БОЕПРИПАСОВ, ПРИНАДЛЕЖНОСТЕЙ И

ШАНЦЕВОГО ИНСТРУМЕНТА У ОРУДИЯ,

ПРИВЕДЕННОГО В БОЕВОЕ ПОЛОЖЕНИЕ


(вариант)

С Х Е М А

непосредственного охранения


и самообороны огневых взводов на огневой позиции


С Х Е М А

огневой позиции

(вариант)



ОСНОВНЫЕ СПОСОБЫ ОПРЕДЕЛЕНИЯ КООРДИНАТ

ОГНЕВОЙ ПОЗИЦИИ СИЛАМИ БАТАРЕИ

Полярный способ

1.    Определить дирекционный угол α с контурной точки Кт (координаты которой сняты с карты) на ОН (смотри рисунок).

2.    Измерить расстояние d между ОП и контурной точкой.

3.    Определить приращения координат ΔХ и ΔУ.

4.


Рассчитать координаты ОП:

Подпись: Хоп = Хкт + &#916;Х&#13;&#10;Уoп =Укт + &#916;У&#13;&#10;


Дирекционный угол α определяют с помощью буссоли ПАБ или передают от известного ориентирного направления. Расстояние d опре­деляют по дальномерной рейке, с помощью короткой (вспомогательной) базы или другим способом (промером). Приращения координат ΔХ  и ΔУ определяют с помощью номограммы НИХ, таб­лиц приращений координат или другими способами.

При определении расстояния по ко­роткой (вспомогательной) базе длина должна быть не менее 1\10 определяемого расстояния. Вспомогательную базу рас­полагают под прямым углом к измеряе­мой линии, ее длина измеряется мерной лентой (шнуром) и берется кратной 10м.

Параллактический угол или его дополнение до 90о измеряют двумя приемами.

Искомое расстояние определяется по таблицам (таблица для определения расстояний по вспомогательной базе, таблицы для определения расстояний при засечке на короткой базе)или вычисляется по формуле:

d =Б Сtgγ,

где Б - длина базы, м;

       γ - измеренный параллактический угол.

Для определения d может быть использован счислитель.

Ходы

Ход в две-три стороны применяют в случаях, когда имеются коор­динаты одной контурной точки, но она не видна с ОП. Последовательность работы может быть такой.

1.    Установить буссоль на вспомогательной точке А и определить дирекционный угол на контурную точку Кт, координаты которой известны(смотри рисунок).

2.    Изменить полученное значение дирекционного угла α1 на 30-00.

3.    Определить дирекционный угол α2 с вспомогательной точки А на ОП (на точку О).

4.    Измерить дальности от вспомогательной точки А до точек Кт и О (d1, d2).

5.    Подпись: Ха = Хкт + &#916;Ха,&#13;&#10;Уа = Укт + &#916;Уа&#13;&#10;Определить приращения ко­ординат ΔХа и ΔУа.

6.    Рассчитать координаты вспо­могательной точки А.

7.


Определить приращение ко­ординат ΔХо и ΔУо.

8.     Рассчитать координаты ОП (точки 0):

Подпись: Хо=Ха + &#916;Хо,&#13;&#10;Уо=Уа + &#916;Уо.&#13;&#10;


При прокладке хода в три стороны дополнительно определяют ко­ординаты второй промежуточной точки и после этого-координаты ОП.

Для выполнения работ при прокладке хода используют те же сред­ства, что и при определении координат ОП полярным способом.

Засечки



При определении координат ОП этим способом могут применяться следующие приемы:

ü  засечка по обратным дирекционным углам;

ü  способ БОЛОТОВА;

ü  засечка по изморенным расстояниям.



Засечка по обратным дирекционным углам

1.    Выбрать три ближайших местных предмета, обозначенных на карте (аэроснимке). Углы между направлениями на эти точки должны быть не менее 5-00.

2.    Установить буссоль на привязываемой точке и определить дирекционные углы на выбранные ранее местные предметы.

3.    Изменить каждый дирекционный угол по выбранным местным предметам на 30-00.

4.    Построить на планшете (карте, ПУО, аэроснимке) полученные ве­личины обратных дирекционных углов при соответствующих им точках карты (аэроснимка) и прочертить прямые линий (смотри рисунок).

5.    В пересечении линий снять координаты привязываемой точки


Подпись: Засечка считается выполненной правильно, если наибольшая сторона тре-угольника погрешностей не превышает 3 мм. За положение опреде¬ляемой точки берут центр треугольника погрешностей, который накалы¬вают на глаз. &#13;&#10;&#13;&#10;


Способ Болотова

1.    Выбрать четыре местных предмета, обозначенных на карте (чет­вертую точку берут для контроля).

2.    Подпись: 3.	На листе кальки наколоть точку О и при ней построить углы &#945;, &#946;, &#947; и прочертить направления. Обозначить направления названиями местных предметов или буквами А,В, С, Д.&#13;&#10;&#13;&#10;


С помощью буссоли (панорамы), установленной на привязывае­мой точке, измерить углы α, β, γ между направлениями на выбранные местные предметы (смотри рисунок).

4.    Наложить на кальку на карту (аэроснимок)и, поворачивая ее, со­вместить направления на кальке с соответствующими точками карты(аэроснимка).

5.    Переколоть точку О с кальки на карту(аэроснимок)и опреде­лить ее координаты.

Засечка по измененным расстояниям

1.    Выбрать три ближайших местных предмета, координаты кото­рых известны (обозначены на карте или аэроснимке).

2.    Измерить расстояния d1, d2 и d3 от привязываемой точки до выбранных местных предметов.

3.    На планшет (карту, ПУО) нанести по известным координатам контурные точки и прочертить с них циркулем дуги радиусами, рав­ными измеренным расстояниям в масштабе карты (рис. 5).

4.


Подпись: Точка считается опреде-ленной правильно, если наибольшая сторона треуголь-ника погрешностей не превы-шает 3 ммНа пересечении дуг (в центре треугольника погрешностей)нанести привязываемую точку.

КОНТРОЛЬ ТОПОГЕОДЕЗИЧЕСКОЙ ПРИВЯЗКИ

Контроль топогеодезической привязки заключается в повторном определении координат привязываемых точек, их абсолютных высот и дирекционных углов ориентирных направлений с использованием, как правило, других исходных данных, приборов или способов работ.

Допустимые расхождения при контроле определения координат

Способ контроля Способ определения координат
На геодезической основе с помощью ПАБ По карте масштаба 1:50000 По карте масштаба 1:25000
На геодезической основе с помощью ПАБ 40 80 55

По карте масштаба:

1:50000

1:25000

80

55

100

85

85

65

Примечания: Длина маршрута (хода) не более 3 км. Расхождения в α ориентирных направлений(ориентировании)не должны превышать 0-03 при определении и контроле α гироскопическим, геодезическим и астрономическими способами и 0-07 при контроле определения α с помощью ПАБ, если от места определения поправки буссоли расстояние не превышает 5 км.

Если расхождение при контроле определения координат или α ориентирных направлений не превышает допустимых значений, то за координаты или α ориентирных направлений принимают:

ü  при равноточных способах - среднее арифметическое из полученных результатов при привязке и контроле;

ü  при неравноточных способах – координаты или дирекционные углы, полученные более точным способом;

ü  когда огневые позиции батарей находятся в одном районе дивизиона и их топогеодезическая привязка проведена централизовано(одним топопривязчиком от одной контурной точки)-координаты, полученные при привязке.

Если расхождение при контроле определения координат или дирекционных углов ориентирных направлений превышает допустимые значения, то сначала проверяют правильность записей измеряемых величин и вычислений. Если ошибка не обнаружена, то работу по привязке выполняют заново, используя, как правило, другие данные или способы работ.

СРЕДИННАЯ ОШИБКА ОПРЕДЕЛЕНИЯ:

А. Координат по карте

ü  геодезическим способом с помощью ПАБ;

ü  с помощью магнитной стрелки ПАБ:

v  менее 4 км от места выверки

v  менее 10 км от места выверки

ü  передача ориентирования:

v  одновременным отмечанием по небесному светилу с помощью ПАБ;

v  с помощью гирокурсоуказателя топопривязчика

·      время работы не более 20 минут;

·      время работы не более 60 минут.

·      Угловым ходом ПАБ

0-00,3

0-02

0-04

0-02

0-03

0-06

0-00,3

ü  с помощью приборов

Lхода 3 км, карта масштаба

1:50000

1:100000

ü  с помощью топопривязчика

По карте 50000\100000:

 Длина маршрута 3 км

                               5 км

                             10 км

25 м

40 м

25\40 м

30\45 м

45\55 м

Б. Высот

1.    Высот с помощью приборов

2.    По карте (равнинно-холмис­тая)

5 м

5-8 м

С. Дирекционных углов ориентирных направлений

1.    Гироскопическим способом

ü  1Г17

ü  1Г25

астрономическим способом с помощью ПАБ;

20΄

0-00,5

0-01

ОПРЕДЕЛЕНИЕ ПОПРАВКИ БУССОЛИ

Поправка буссоли определенная в одном районе действительна в радиусе 10 км. Разрешается пользоваться поправкой в новом районе, при перемещении на расстояние до 30 км. В пределах одной зоны, вводя в нее поправку на изменение сближения меридианов Δg:

Δамнов= Δамст+ Δg

Если новый район расположен восточнее старого, поправку Δg учитывают со знаком +, если западнее -.Поправку берут из таблицы по абсциссе Х развертывания и по дальности Д.

Хкм Дкм
10 15 20 25 30
4000 1 2 2 3 3
4500 1 2 3 3 4
5000 2 2 3 4 5
5500 2 3 4 4 5
6000 2 3 4 5 6
6500 3 4 5 6 7
7000 3 4 6 7 9
7500 4 5 7 9 11
8000 5 7 9 12 14

Дальность Д (в км.) определяется по карте как разность координаты Уа места выверки и координаты Ув нового района:

Д=Ув-Уа

Для учета поправки буссоли, ее записывают на специальную бирку, которая крепится на буссоли.

ПАБ-2А № 567466

ΔАм= - 0-67

Девички:А-56-54-Г

12.00 15.03.98

Лейтенант

ИБРАГИМОВ

НОРМЫ ВЫРАБОТКИ ГРУНТА

ОДНИМ ЧЕЛОВЕКОМ В ЧАС В М3 (до 1,5 метра)

Грунты Пехотной лопатой Саперной лопатой Дополнительный инструмент
Слабый 0,6 1,25 -
Средний 0,5 1,0 -
Твердый - 0,5-0,6 Кирка, мотыга, ломы
Скальный - 0,25-0,3 Стальные клинья, молотки
Мерзлый - 0,1-0,2

При выработке грунта с глубиной более 1,5 м нормы времени увеличиваются в 1,5-2раза.

РАСЧЕТ ИНЖЕНЕРНОГО ОБОРУДОВАНИЯ

Наименование сооружений Количество

Объем грунта на ед.м3

Всего Чел\час на един. Всего чел\час
Окопы системы
Окоп СОБ 43(7,5) 52\9
Окоп КОВ 1,7 1,6
Окопы для самообороны 1,5 1,7
Погребки 19-27 30-40
Щели открытые (перекрытые) 5,5(8,5) 10(24)
Укрытия для тягачей (УРАЛ,ЗИЛ) 100\50 100\80
Блиндаж 12 4,5

СХЕМА


инженерного оборудования ОП батареи  буксируемых  орудий

ОТКРЫТОЕ  СООРУЖЕНИЕ

для пункта управления старшего офицера батареи


На устройство сооружения(без щели)требуется 7,5 м3


О К О П

для машины старшего офицера батареи

Объем вынутого грунта 43 м3. На устройство окопа (без щели) требуется 52 чел.-часа

ОТКРЫТОЕ

сооружение для командира огневого взвода


Объем вынутого грунта 1,7 м3. На устройство сооружения требуется 1,6 чел.-час.

О К О П

для 152 мм пушки-гаубицы Д-20(изделия 2А36)


Объем вынутого грунта 65 (75)м3. На устройство окопа(без щели)требуется 82(95) чел.-часа

О К О П

для 122 мм гаубицы Д-30


Объем вынутого грунта 55м3. На устройство окопа(без щели)требуется 68 чел.-часа

О К О П

для 120 мм (82 мм) миномета


Объем вынутого грунта 19(15)м3. На устройство окопа(без щели)требуется 24(18) чел.-часа

О К О П

для автоматического миномета


Объем вынутого грунта 23м3. На устройство окопа(без щели)требуется 30 чел.-часа

Для стрельбы с закрытой ОП окоп устраивается глубиной 90 см, а бруствер высотой 60 см.

О К О П


для самоходных гаубиц 2С3 и 2С1

Объем вынутого грунта 75(62) м3. На устройство окопа (без щели) с применение встроенного оборудования для самоокапывания гаубицы 2С3 требуется 1,5 маш.-час. и 12 чел.-час.

О К О П


для изделия 9П140

Объем вынутого грунта 87 м3. На устройство окопа требуется 0,3 маш.-час. МДК-3 и 13 чел.-час.



УКРЫТИЕ

для тягача МТ-ЛББ и 100 мм пушки


МТ-12(Т-12)

Объем для вынутого грунта 50 м3. На устройство укрытия требуется 65 чел.-час.


ПОГРЕБОК ПОД БОЕПРИПАСЫ

Артиллерийская система Размеры, м.

Вынутый грунт, м3

Требуется чел.-час
а Б
122 мм гаубица Д-30 1 3 27 40
152 мм пушка-гаубица Д-20 1 5,5 29 45


Окоп для двух стрелков

Объем для вынутого грунта 1,6 м3. На устройство окопа требуется 1,8 чел.-час.

О К О П


для стрельбы из пулемета стоя

1-     ниша для боеприпасов; 2- ступень для ведения огня в дополнительном секторе.

Объем вынутого грунта 2,3 м3. На устройство окопа требуется 2,5 чел.-час.

ОТКРЫТАЯ ЩЕЛЬ

на расчет из 8(4) человек




Объем вынутого грунта со входом с поверхности 7(5,5)м3, со входом из траншеи 6(4,5) м3. На устройство щели со входом с поверхности требуется 12(10)чел.-час., о входом из траншеи 8(6) чел.-час., круглого леса 0,1 м3


РАБОЧАЯ КАРТА&#13;&#10;старшего офицера 2 батареи&#13;&#10;(вариант)
СТАРШИЙ ОФИЦЕР БАТАРЕИ&#13;&#10;лейтенант       А.АБДРАХМАНОВ,Рабочая карта&#13;&#10;старшего офицера 2 батареи



УСЛОВНЫЕ ЗНАКИ

Пункт управления (штаб) корпуса

Пункт управления (штаб) дивизии

Пункт управления (штаб) бригады, укрепленного района (цвет знака в соответствии с принадлежностью к виду ВС, роду войск, спец. войск)

Пункт управления (штаб) полка, отряда, комендатуры.

Командно-наблюдательный (командный) пункт (штаб) батальона, дивизиона, пункт управления комендатуры ВОСО, радиолокационной роты.

Командно-наблюдательный пункт роты: 1 - в обороне и в пешем порядке в наступлении; 2 - в движении на БМП (на другой технике - с соответствующим знаком). Командно-наблюдательный пункт взвода - с одной черточкой.

Наблюдательный пункт (пост), с указанием принадлежности с буквами внутри знака: А - артиллерийской, И - инженерный, Х - химический, Т - технического наблюдения. Цвет знака по роду войск.

Пункт управления (штаб)в движении.



1.Пункты управления


Разграничительная линия между армиями, тыловая граница армии.

Разграничительная линия между корпусами, тыловая граница корпуса.

Разграничительная линия между дивизиями (бригадами), их зонами, районами ответственности, тыловая граница соединения.

Разграничительная линия между полками отрядами.

Разграничительная линия между батальонами, заставами.

Районы расположения (сосредоточения), исходный район соединения, части и подразделения. Планируемый район обозначается пунктирной линией.

Расположение соединения, части в пунктах постоянной дислокации.

Район базирования авиационного соединения, части.



П р и м е ч а н и я:

1. Стационарные защищенные пункты управления обозначаются теми же знаками с короткой подсечкой у основания флажка, передовые и вспомогательные - знаками 3/4 их размера.

2. Воздушные, железнодорожные и корабельные пункты управления обозначаются теми же знаками, но 3/4 их размеры с обозначением соответствующего транспортного средства у основания флажка.

3. Цвет знака - по роду войск. Возле знаков или внутри них при необходимости могут наносится дополнительные надписи (время, состав, принадлежность и др.)

4. Без надписи возле знака - штаб.



2. Разграничительныелинии, расположения и боевые действия войск



Позиционный район, район огневых, стартовых позиций соединения, части ракетных войск и артиллерии и зенитных ракетных войск (указывается соответствующим знаком)

Район, занимаемый соединением (частью, подразделением) рода войск и специальных войск, с соответствующей надписью.

Район огневых позиций: артиллерийской группы, артиллерийского дивизиона с указанием расположения батареей ( условный знак вооружения указывается соответствующим знаком).

Положение соединения, части, подразделения в наступлении. Положение роты (взвода) - с двумя (одной) черточками.

Соединение, часть, подразделение в обороне.

Укрепленный район

Боевые задачи соединения, части, подразделения в наступлении: 1 - ближайшая задача; 2 - дальнейшая задача.



Направление главного удара соединения.

Направление наступления (атаки) контратаки части, подразделения

Исходный рубеж, исходный рубеж для форсирования, рубеж регулирования.

Рубеж развертывания в батальоне колонны (в ротные и взводные колонны - соответственно с двумя и одной черточкой)

Рубежи: 1 - спешивания мотострелкового подразделения; 2 - посадки мотострелковых подразделений десантом на танки (на другую технику - с соответствующими знаками; штрихи - в сторону противника)

Рубеж перехода в атаку (ввода в бой, контратаки) мотострелкового и танкового подразделения на БМП (на другой технике и танкового подразделения - с соответствующими знаками)

Рубеж вероятной встречи с противником

Участок прорыва






Огневой рубеж: 1 - мотострелкового подразделения на БМП; 2 - танкового подразделения; 3 - бронегруппы (на другой технике - с соответствующими знаками)

Рубеж развертывания: 1 - противотанкового резерва полка; 2 - противотанкового взвода с указанием номера рубежа и принадлежности (других подразделений - с соответствующими знаками и надписями)

Рубеж маскировки аэрозолями (дымами) с указанием подразделения, выполняющего дымопуск, время и даты

Район, маскируемый дамами, с указанием площади (4 км2), количества машин (6) и времени

Положение наступающих войск к определенному времени

Подразделение остановлено на достигнутом рубеже (атака отражена)

Подразделение отходит с занимаемого рубежа

Фронт (рубеж), занимаемый подразделениями сторон в бою.



Рубеж развертывания огнеметной части, подразделения

Огнеметное подразделение в боевых порядках войск

Рубеж включения станций помех оптико-электронным средством



                          3. Передвижение войск

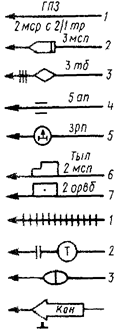

Походные колонны частей, подразделений: 1 - общее обозначение; 2 - мотострелковых на БМП; 3 - танковых; 4 - артиллерийских; 5 - зенитных ракетных и зенитной артиллерии; 6 - тыла; 7 - технического обеспечения. Колонна батальона (дивизиона), роты (батареи)6 взвода - соответственно с тремя, двумя и одной поперечными черточками в головной части условного знака

Перевозка войск: 1 - по железной дороге; 2 - воздушным транспортом; 3 - морскими и речным транспортом.

Морская перевозка конвоем




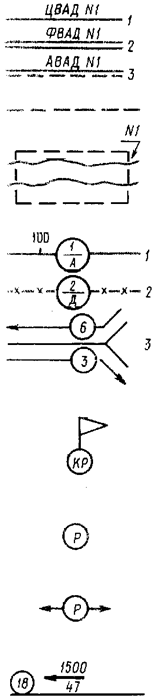

Военно-автомобильные дороги: 1 - центра; 2 - фронта (округа); 3 - армии, корпуса

Колонный путь

Комендантский район № 1

Маршруты: 1 - движение войск; 2 - эвакуации вооружения и техники с указанием номера маршрута и его принадлежности (А-армейский,  Д-дивизионный, П-полковой); 3 - железнодорожных перевозок с указанием их интенсивности (поездов в сутки)

Комендант района (КУ - участка; КП - переправы; КПГ - комендант прохода в заграждениях; КМ - маршрута)

Пост регулирования движения(Регулировщик); КПП – контрольно-пропускной пункт; К – комендантский пост; КТП-контрольно-технический пункт

Подвижный пост регулирования

Действующее ж.д. направление с указанием его пропускной способности (18 пар поездов в сутки), макс. массы (1500 т) и длины (47 условных вагонов) поезда.




4. Применение оружия массового поражения и защита от  него

Прогнозируемые зоны возможного радиоактивного заражения: Г - чрезвычайно опасного; В - опасного; Б - сильного; А - умеренного (по данным разведки реальные границы)

Район разрушений от ядерного взрыва противника с указанием границ: сплошных разрушений (внутренняя окружность); сплошных завалов в лесах и населенных пунктах (средняя окружность) и при необходимости зоны нейтронного воздействия на открыто расположенный личный состав (пунктирной линией)

Рубеж безопасного удаления (выступы в сторону ядерного взрывателя)

Зона пожара и направление его распространения (участок задымления обозначается черным цветом)

Поле огневых фугасов противника (химических - знак фугаса затушевывается желтым цветом)

Район, подвергшийся воздействию химического оружия противника, с указанием средства применения: (ав - авиация, Р - ракеты, А - артиллерия, Ф - фугасы), типа ОВ и времени применения. Стрелки указывают направление распространения зараженного воздуха, а их длина определяет глубину распространения: 1 - первичного облака; 2 - вторичного облака




Ядерная мина с указанием мощности заряда (2 кг), вида взрыва (Н - наземный, П - подземный)и времени установки. Взорванная мина обводится кружком черного цвета

Узел, район, зона ядероно-минных заражений с указанием числа ядерных мин

Склад химических боеприпасов противника

Участок местности (район), зараженный противником биологическими(бактериологическими) средствами, с указанием возбудителя, числа заболевших и времени применения (обнаружения)

Применение противником зажигательного оружия с указанием средств применения, типа зажигательного вещества, времени и даты применения

Дегазированный проход на зараженном участке местности с указанием его номера и ширины прохода (3 м)

Район специальной обработки с указанием его номера, наименования части, подразделения, проходящего и выполняющего обработку, и времени обработки

Пункт специальной обработки с указанием наименования части, подразделения и времени развертывания

Характеристика среднего ветра по высотам с указанием времени и даты определения данных: (10) высоты в километрах, (40) направления в градусах, (45) скорости в км/час



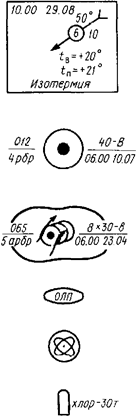

Характ. погодных условий с указанием времени и даты определения данных: (50) направление ветра в градусах, (10) скорости ветра в метрах в секунду, (6) облачности в баллах, температуры воздуха и почвы. При обозначении прогноза прямоугольник наносится пунктиром

Ядерный удар (планируемый обозн. штрихами) с указанием номера объекта (цели), наим. наносящего удар соед. (части, подр.), мощности взрыва (40 кт), вида взрыва (В - воздушный, Н - наземный, П - подземный и др.) время нанесения удара

Групповой удар (8 - число боеприпасов)

Отряд по ликвидации последствий применения противником оружия массового поражения

Объект с ядерной энергетической установкой

Объекты, содержащие сильнодействующие ядовитые вещества.




  5. Вооружение и действия Сухопутных войск

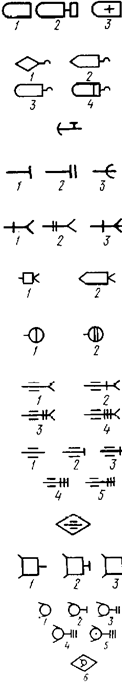

Танки: 1 - общее обозначение; 2 - плавающий; 3 - оснащенный минным тралом, 4 - с навесным бульдозерным оборудованием

Боевые машины: 1 - БМП (общее обозначение); 2 - боевая машина пехоты, оснащенная минным тралом; 3 - бронетранспортер; 4 - БРДМ; 5 - бронированная разведывательная дозорная машина





Автомобили: 1 - общее обозначение; 2 - с примером; 3 - санитарный (транспортер колесный)

Тягачи: 1 - танковый; 2 - гусеничный; 3 - автомобильный; 4 - автомобильный с большегрузным прицепом (автопоезд)

Мотоцикл

Пулеметы: 1 - ручной; 2 - ротный или станковый; 3 - крупнокалиберный

Гранатометы: 1 - ручной противотанковый; 2 - станковый противотанковый; 3 - автоматический танковый

Комплекты противотанковых управляемых ракет: 1 - переносной; 2 - на боевой машине

Пехотные огнеметы: 1 - легкий; 2 - тяжелый

Противотанковые пушки: 1 - общее обозначение; 2 - калибра до 85 мм; 3 - калибра до 100 мм; 4 - калибра более 100 мм

Орудия: 1 - общее обозначение; 2- калибра до 122 мм;3 - калибра до 155 мм; 4 - калибра более 155 мм; 5 – применяемые ядерные боеприпасы

Самоходное орудие - общее обозначение (знак орудия - в зависимости от калибра)

Боевые машины реактивной артиллерии: 1 - общее обозначение; 2 - среднего калибра; 3 - крупного калибра

Минометы: 1 - общее обозначение; 2 - малого калибра (до 82 мм); 3 - среднего калибра (до 120 мм); 4 - крупного калибра (крупнее 120 мм); 5 - применяющие ядерные мины; 6 – сам. миномет (условный знак - в зависимости от калибра)




Стартовые позиции ракет: 1 - тактических; 2 - оперативно-тактических

Артиллерийская батарея на ОП (условный знак - в зависимости от калибра и типа орудий)

Минометная батарея на ОП (знак миномета - в зависимости от типа и калибра)

Стационарная артиллерийская батарея с указанием ее номера (2), количества (4) и калибра (130) орудий

Удар ракетами в обычном снаряжении с указанием номера цели и части, наносящей удар, типа и количества средств, времени нанесения удара

Огонь по отдельной цели с указанием ее номера

Сосредоточенный огонь с указанием номера цели; 1 - ствольной артиллерии; 2 - реактивной артиллерии (размеры цели, участка - в масштабе карты)

Последовательное сосредоточения огня с указанием рубежей, их наименований и номеров целей или участков. При двойном ПСО цели соединяются сплошными линиями на двух рубежах, при тройном - на трех и т.д.

Неподвижный заградительный огонь с указанием наименования рубежа

Глубокий неподвижный заградительный огонь на трех рубежах с указанием номера рубежей его условного наименования. Длина рубежей (участков) - в масштабе карты





Одинарный подвижной заградительный огонь с указанием его условного наименования и номеров рубежей. При двойном ПЗО два рубежа показываются сплошными линиями. Длина рубежей - в масштабе карты

Огневой вал с указанием наименований рубежей, номеров участков для дивизионов, а также номеров промежуточных рубежей

Массированный огонь с указанием его наименования и номеров участков

Подвижная огневая зона, ведущая одновременно на четырех рубежах (1, 2, 3, 4)

Граница полосы огня: 1 - основного сектора обстрела; 2 - дополнительного сектора обстрела

Сосредоточенный огонь мотострелковой роты с указанием его номера и участка огня взводов (танковой роты, мотострелкового, танкового и гранатометного взводов с соответствующими надписями)

Рубеж заградительного огня гранатометного взвода с указанием его номера и участков огня отделений




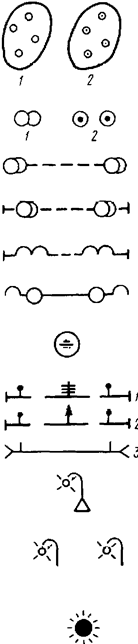

Район, освещаемый: 1 - артиллерией, 2 - авиацией

Световой ориентир, поставленный: 1 - артиллерией; 2 - авиацией

Световой створ

Рубеж освещения

Рубеж ослепления противника осветительными (дымовыми) снарядами (выступы в сторону противника)

Световое обозначение разгранлинии

Огневая позиция артиллерии, предназначенной для стрельбы осветительными снарядами (минами)

Указатели на рубеже: 1 - развертывания; 2 - переход в атаку; 3 - в минно-взрывных заграждениях

Осветительный пост

Участок (рубеж) освещения осветительными ракетами

Светящая авиационная бомба (САБ)



6. Световое обеспечение


7. Вооружение и действия войск ПВО

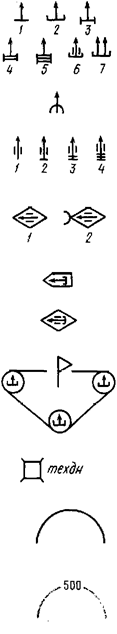

Зенитные ракетным комплексы:1 - общее обозначение; 2 - ближнего действия; 3 - малой дальности; 4 - средней дальности; 5 - дальнего действия; 6 - пушечно- ракетный; 7 - многоканальный

Зенитная пулеметная установка

Зенитные орудия: 1 - общее обозначение; 2 - малого калибра; 3 - среднего калибра; 4 - крупного калибра

Зенитные самоходные установки: 1 - общее обозначение; 2 - с радиолокационным комплексом

Боевая машина зенитного ракетного комплекса ближнего действия

Зенитный пушечно-ракетный комплекс (установка)

Зенитный ракетный (артиллерийский) дивизион. Тип основного вооружения указывается соответствующим знаком

Позиция технического дивизиона (батареи - с соответствующей надписью)

Граница зоны поражения зенитной ракетной, зенитно артиллерийской части, огневых средств ПРО

Граница зоны обнаружения РЛС с указанием высоты (500 м)




Радиолокационная станция(общее обозначение).

Радиолокационные подразделения, сопряженные с АСУ: 1 – батальон; 2 – центр; 3- узел; 4 - рота




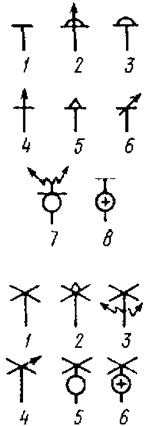

Самолеты:

1 - общее обозначение;

2 - истребитель-бомбардировщик;

3 - бомбардировщик;

4 - истребитель;

5 - штурмовик;

6 - разведывательный;

7 - РЭБ;

8 - санитарный (К - корректировщик, С - связи, Т - транспортный)

Вертолеты :

1 – общее обозначение;

2 – боевой;

3 – РЭБ;

4 – разведывательный;

5 – транспортный(ТБ - транспортно-боевой, К – корректировщик, У - управления);

6 -  санитарный.



8. Вооружение и действия авиации
9. Вооружение и действия специальных войск.

Разведывательные части и подразделения.

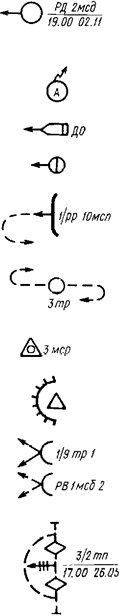

Разведывательный дозор (РГ - разведывательная группа; БРД - боевой разведывательный дозор; ИРД - инженерный, ХРД - химический разведывательный дозор) с указанием номеров, принадлежности и времени начала действий

Группа специального назначения армии

Дозорное отделение на БМП (на другой технике с соответствующими знаками и надписями)

Пеший дозор (2-3 военнослужащих)

Подразделение (группа), проводящее поиск (налет), с указанием его принадлежности

Пешие патрульные (пунктиром указывается маршрут патрулирования)

Секрет с указанием принадлежности

Сторожевой пост

Подразделение (группа) в засаде (с указанием его принадлежности): 1 - в огневой засаде; 2 - в разведывательной засаде

Разведка боем





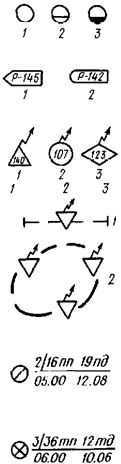

Узлы связи: 1 - полевой; 2 - стационарный незащищенный; 3 - стационарный защищенный

Командно-штабная машина(аппаратная связи) на базе: 1 - бронеобъекта; 2 - автомобиля

Радиостанции с указанием их типа: 1 - подвижная; 2 - переносная; 3 - в танке (БМП, БТР, на автомобиле с соответствующим знаком)



Посты: 1 - радиопеленгаторный УКВ; 2 - радиопеленгаторный КВ; 3 - радиотехнический

1 - радиоприемник; 2 - радиотехническая станция; 3 - радиопеленгатор

Разведывательно-сигнализационное устройство (РСУ); 2 - ретранслятор; 3 - устройство приема и отображения информации

Установка РСУ: 1 – на рубеже; 2 – в районе

Место захвата пленного с указанием его принадлежности, времени и даты захвата

Место изъятия документов убитого с указанием его принадлежности, время и дата изъятия документов



Узлы связи: 1 - полевой; 2 - стационарный незащищенный; 3 - стационарный защищенный

Командно-штабная машина(аппаратная связи) на базе: 1 - бронеобъекта; 2 - автомобиля

Радиостанции с указанием их типа: 1 - подвижная; 2 - переносная; 3 - в танке (БМП, БТР, на автомобиле с соответствующим знаком)


Части и подразделения связи

Траншея с ходом сообщения

Окоп с перекрытой щелью (блиндажом), занятый мотострелковым отделением

Деревоземляные огневые сооружения: 1 - для пулемета; 2 - для орудия

Танк в окопе (орудие, миномет и другие огневые средства - с соответствующим знаком). Цвет знака окопа такой же, как и цвет знака огневого средства

Район навешивания тралов

Рубеж навешивания тралов

Автомобиль в укрытии (другие виды техники - с соответствующими знаками и соответствующего цвета)

Укрытия: 1 - убежище; 2 - блиндаж; 3 - долговременное сооружение; 4 - открытая щель; 5 - перекрытая щель




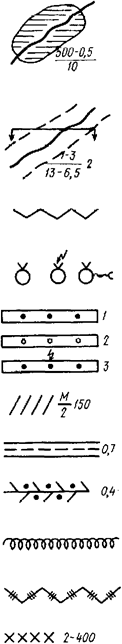

Затопленный участок местности с указанием ширины участка (500 м) и продолжительности затопления (10 ч)

Прогнозируемая зона затопления местности при полном разрушения плотины с указанием направления и параметров волны активного затопления в створе: ширина (1 км), глубина (3 м), время добегания волны (13 ч), продолжительность затопления (6,5 ч), скорость распространения (2 м/с)

Эскарп (контрэскарп)

Фугасы: 1 - неуправляемый; 2 - управляемый по радио; 3 - управляемый по проводам

Минные поля (размеры - в масштабе карты): 1 - противотанковые; 2 - противопехотные; 3 - управляемые

Надолбы с указанием их вида (М - металлические, ЖБ - железобетонные), количество рядов (2) и протяженности (150 м)

Противотанковый ров с указанием протяженности (0,7 км)

Минированный завал с указанием протяженности (0,4 км)

Малозаметное заграждение (проволочная спираль, сеть на низких кольях, проволока внаброс). Для обозначения электризуемых заграждений ставится знак

Проволочное заграждение (количество штрихов - число рядов)

Участок заграждений из ежей с указанием количества рядов (2) и протяженности (400 м)




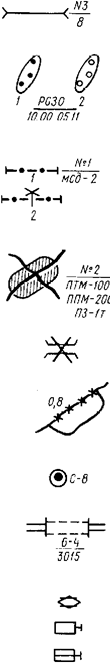

Проход в заграждении с указанием его номера и ширины (8 м)

Минные поля, установленные средствами дистанционного минирования, с указанием средства и времени установки: 1 - противотанковое; 2 - противопехотное

Рубеж минирования подвижного отряда заграждений: 1 - с указанием номера рубежа, принадлежности и номера ПОЗ; 2 - на вертолетах

Узел инженерных заграждений с указанием его номера, типа (ПТМ, ППМ) количества (100, 200) мин и массы подрывных зарядов (1 т)

Разрушенный мост, объект (синий цвет - противником, красный цвет - своими силами)

Разрушенный (неисправный) участок дороги с указанием его протяженности (0,8 км) и объезда

Пункт водоснабжения (С - скважина, р - родник, К - колодец) с указанием производительности (8 м3/ч)

Туннель с указанием его высоты (6 м), ширины (4 м) и длины (3015 м)

Танковый мостоукладчик

Гусеничный плавающий бронетранспортер

Гусеничный самоходный паром (паромно-мостовая машина




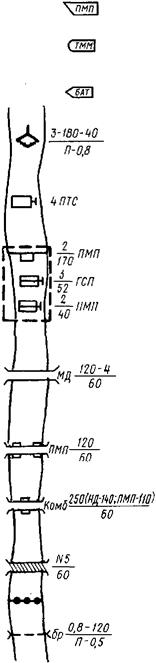

Понтонный парк (ПМП - понтонно-мостовой парк, ТПП - тяжелый понтонный парк)

Инженерная техника на колесной базе (ТММ - тяжелый механизированный мост, ПКТ - путепрокладчик)

Инженерная техника на гусеничной безе (БАТ - путепрокладчик)

 Переправа танков под водой с указанием глубины (3 м), ширины водной преграды (180 м), ширины трассы (40 м), характера дня (П - песчаное, Т - твердое) и скорости течения (0,8 м/с)

Десантная переправа с указанием количества и типа переправочно-десантных средств

Участок форсирования с указанием вида переправы (ПМП - понтонно-мостовая; ГСП - гусеничный самоходный паром; ПММ - понтонно-мостовая машина), количество паромов и грузоподъемности

Мост на жестких опорах с указанием его длины (120 м), ширины (4 м), грузоподъемности (60 т) и вида (Н - низководный, В - высоководный, П - подводный, Д - деревянный, К - каменный, М - металлический, ЖБ - железобетонный

Мост на плавучих опорах с указанием типа и парка, длины моста (120 м) и грузоподъемности (60 т)

Ледяная переправа с указанием его общей длины (250 м), типа и длины составных частей (140 и 110 м), грузоподъемности (60 т)

Ледяная переправа с указанием ее номера и грузоподъемности (60 т)

Противоминные заграждения

Брод с указанием его глубины (0,8), длины (120 м), характер дна (П – песчаное), скорости течения (0,5 м/с)





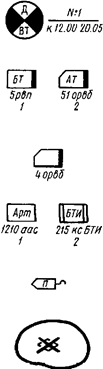

Сборный пункт поврежденных машин (ВТ - вооружения и техники) с указанием принадлежности (Д - дивизионный, П - полковой), номера и времени развертывания

1 - ремонтно-восстановительный полк, 2 – отд. ремонтно-восстановительный батальон

Отдельный ремонтно-восстановительный батальон дивизии

Склады вооружения и боеприпасов, военно-технического имущества армии (1) и корпуса (2) с указанием их наименования и предназначения

Ремонтно-эвакуационная группа на БТР

Район массового выхода вооружения и техники из строя с указанием наименования части, подразделения



Части технического обеспечения




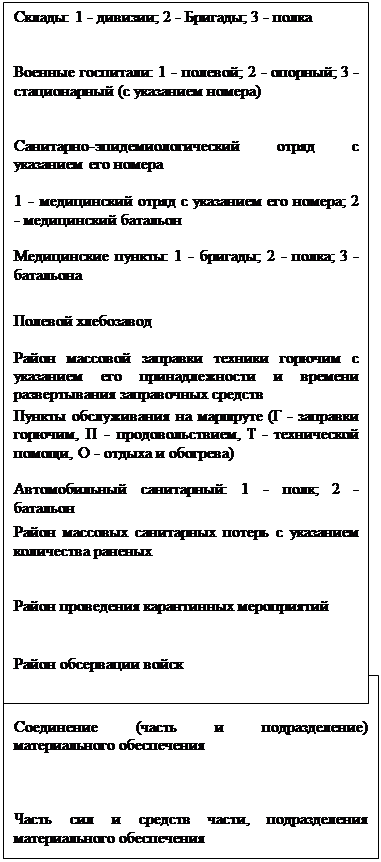

                            Тыловые части, подразделения


Станция (порт) погрузки (выгрузки, перегрузки) войск

Временный перегрузочный район (ППР - приграничный перегрузочный район) с указанием перегрузочной способности (количество поездов)

Перевалочная база

Сборный пункт военнопленных (А - армейский, К - корпусной, Д - дивизионный, П - полковой)





© 2012 Скачать рефераты, курсовые работы, доклады и дипломные работы.
