Исследуйте

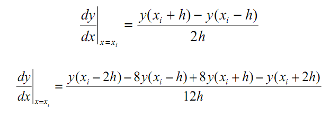

два метода численного дифференцирования:
где xi
– узел равномерной сетки с шагом h.
Предполагается,
что отрезок дифференцирования [a, b] разбит на n равных частей системой точек (сеткой)
Исследование
проведите на примерах:
Относительную
погрешность определяйте относительно максимального значения функции на
интервале, абсолютную погрешность рассчитайте относительно значений
аналитически вычисленной производной.
Численное
дифференцирование применяется, если функцию y(x) трудно или невозможно
продифференцировать аналитически – например, если она задана таблицей. Оно
нужно также при решении дифференциальных уравнений при помощи разностных
методов.
При
численном дифференцировании функцию y(x) аппроксимируют легко
вычисляемой функцией. При этом можно использовать различные способы
аппроксимации. Задание требует исследовать 2 метода. Оба метода можно применять
для всех функций, приведенных в задании, исходя из области определения этих
функций.
На
самом деле, метод решения данной задачи довольно тривиален, так как все формулы
приведены в условии задачи.
Входные данные: номер функции, номер метода, точность (шаг), левое значение,
правое значение. Для функции у=cos2mxнужно выбрать параметр m из предложенных.
Выходные данные: аргумент, значение функции при заданном параметре, значение
первой производной, абсолютная погрешность, относительная погрешность.
1)
y=cos2mx, для m=1 [0, 3.14]
выберем
шаг=0,3 и интервал [0,3.14]
Метод 1
параметр
значение
функции
значение
производной
абсолютная
погрешность
относительная
погрешность
0
1
0
0
0
0,3
0,912668
-0,531369
0,0596719
0,59104
0,6
0,681179
-0,877115
0,25217
1,12928
0,9
0,386399
-0,91646
0,650194
1,56665
1,2
0,131303
-0,635659
1,22842
1,86408
1,5
0,00500375
-0,132804
1,86219
1,99499
1,8
0,0516208
0,416443
2,36414
1,9477
2,1
0,25487
0,820214
2,54663
1,72642
2,4
0,543749
0,937461
2,28839
1,35093
2,7
0,817346
0,727226
1,58199
0,85476
3
0,980085
0,26295
0,54519
0,28224
Метод 2
параметр
значение
функции
значение
производной
абсолютная
погрешность
относительная
погрешность
0
1
0
0
0
0,3
0,912668
-0,562306
0,0287348
0,59104
0,6
0,681179
-0,928182
0,201103
1,12928
0,9
0,386399
-0,969817
0,596837
1,56665
1,2
0,131303
-0,672668
1,19141
1,86408
1,5
0,00500375
-0,140536
1,85445
1,99499
1,8
0,0516208
0,440689
2,38838
1,9477
2,1
0,25487
0,867969
2,59439
1,72642
2,4
0,543749
0,992042
2,34297
1,35093
2,7
0,817346
0,769566
1,62433
0,85476
3
0,980085
0,278259
0,560499
0,28224
Графики

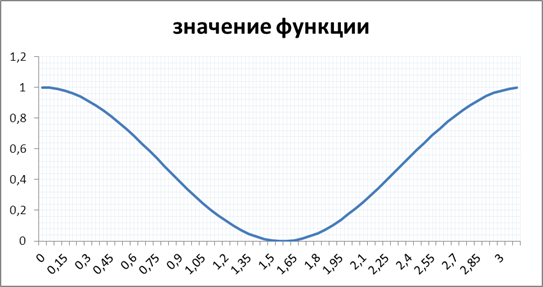

Для первого графика выберем шаг = 0,05, для большей точности
построения

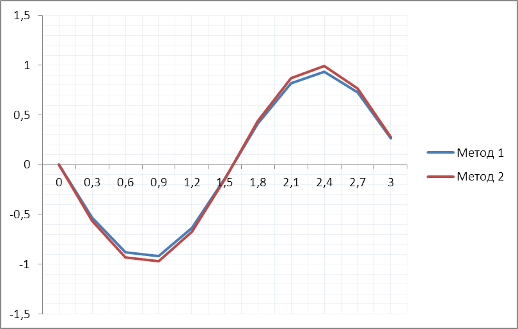

Рисунок 2. Значение первой производной функции y=cos2mx при m=1

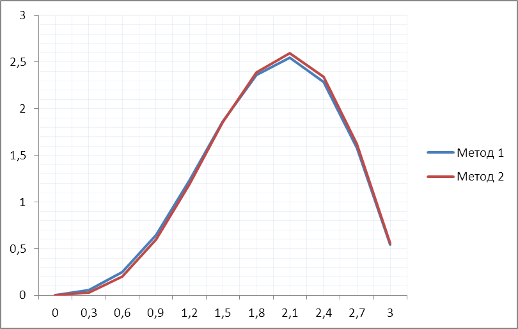

Рисунок 3. Абсолютная погрешность функции y=cos2mx при m=1

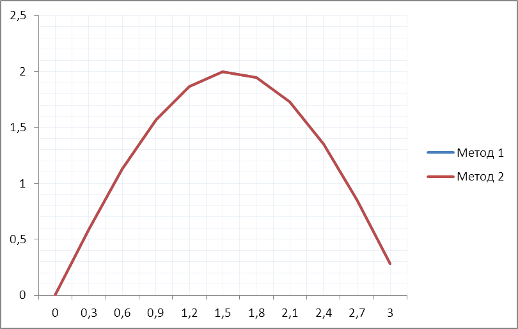

Рисунок 4. Относительная погрешность функции y=cos2mx при m=1
2)
y=cos2mx, для m=12 [0, 3.14]
выберем
шаг=0,3 и интервал [0,3.14]
Метод 1
параметр
значение
функции
значение
производной
абсолютная
погрешность
относительная
погрешность
0
1
0
0
0
0,3
0,804176
-1,04985
1,93489
0,885041
0,6
0,370091
-1,27735
0,309983
1,58734
0,9
0,037764
-0,50431
2,46618
1,96187
1,2
0,067505
0,663757
2,59507
1,93132
1,5
0,436018
1,31191
0,190069
1,50197
1,8
0,854648
0,932442
1,69494
0,762501
2,1
0,995483
-0,177401
0,0429848
0,134416
2,4
0,748207
-1,14829
2,15186
1,00358
2,7
0,306512
-1,21972
0,445798
1,66552
3
0,016375
-0,335752
2,31931
1,98356
Метод 2
параметр
значение
функции
значение
производной
абсолютная
погрешность
относительная
погрешность
0
1
0
0
0
0,3
0,804176
-1,04985
1,93489
0,885041
0,6
0,370091
-1,27735
0,309983
1,58734
0,9
0,037764
-0,50431
2,46618
1,96187
1,2
0,067505
0,663757
2,59507
1,93132
1,5
0,436018
1,31191
0,190069
1,50197
1,8
0,854648
0,932442
1,69494
0,762501
2,1
0,995483
-0,177401
0,0429848
0,134416
2,4
0,748207
-1,14829
2,15186
1,00358
2,7
0,306512
-1,21972
0,445798
1,66552
3
0,016375
-0,335752
2,31931
1,98356
Графики
Для первых двух графиков выберем шаг = 0,05

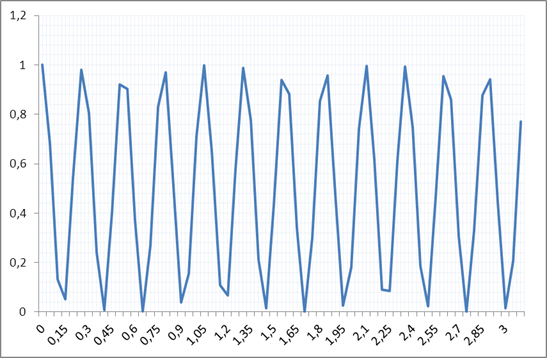

Рисунок 5. Значение функции y=cos2mx при m=12

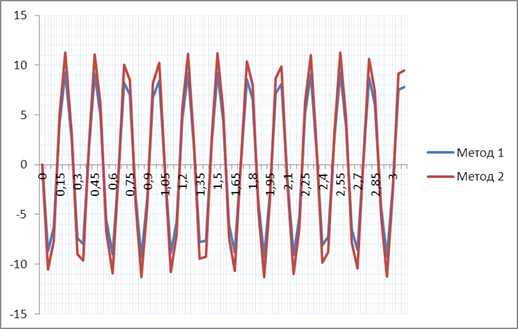

Рисунок 6. Значение первой производной функции
y=cos2mx при m=12

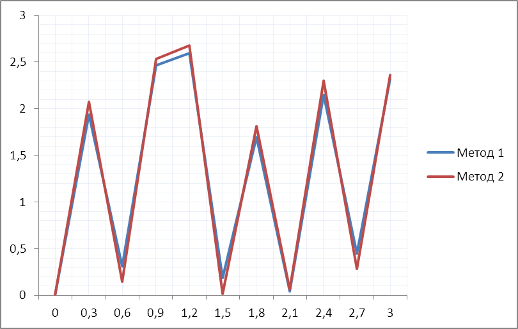

Рисунок 7. Абсолютная погрешность функции
y=cos2mx при m=12

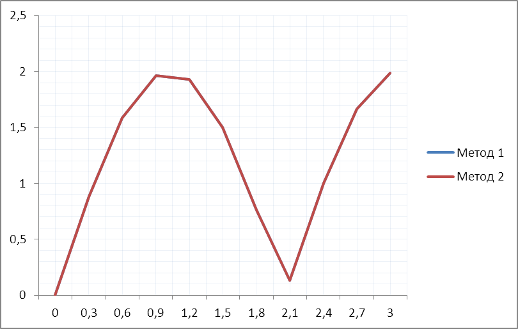

Рисунок 8. Относительная погрешность функции
y=cos2mx при m=12
3)
y= [0.
01,1]
выберем шаг=0,05 на интервале [0. 5,1], графики при этих данных наиболее
наглядные данные.
Метод 1
параметр
значение
функции
значение
производной
абсолютная
погрешность
относительная
погрешность
0,5
4
-16,3249
0,324865
4
0,55
3,30579
-12,2222
0,201185
3,00526
0,6
2,77778
-9,38921
0,129953
2,31481
0,65
2,36686
-7,36961
0,0869563
1,82066
0,7
2,04082
-5,89086
0,0599575
1,45773
0,75
1,77778
-4,78316
0,0424225
1,18519
0,8
1360531
-3,93695
0,0306973
0,976562
0,85
1,38408
-3,27932
0,022655
0,814166
0,9
1,23457
-2,7605
0,0170138
0,685871
0,95
1,10803
-2,34568
0,0129775
0,583175
1
1
-2,01004
0,0100376
0,5
Метод 2
параметр
значение
функции
производная
абсолютная
относительная
0,5
4
-15,9794
0,0205506
4
0,55
3,30579
-12,0106
0,01042
3,00526
0,6
2,77778
-9,25364
0,0056158
2,31481
0,65
2,36686
-7,27947
0,0031844
1,82066
0,7
2,04082
-5,82902
0,00188505
1,45773
0,75
1,77778
-4,73958
0,00115782
1,18519
0,8
1360531
-3,90552
0,000734272
0,976562
0,85
1,38408
-3,25619
0,000478899
0,814166
0,9
1,23457
-2,74316
0,000320172
0,685871
0,95
1,10803
-2,33248
0,000218821
0,583175
1
1
-1,99985
0,000152533
0,5
В
конце работы программы получен текстовый файл, содержащий аргумент функции,
значение функции, значение первой производной, абсолютную и относительную
погрешность. По этим данным построены графики зависимости аргумента от значения
функции, производной, абсолютной и относительной погрешности. Каждый график
содержит кривые, полученные вычислениями двумя различными методами, графики
примерно совпадают, но все же есть некоторые погрешности.
Предполагается,
что отрезок дифференцирования [a, b] разбит на n равных частей системой точек (сеткой)
Исследование
проведите на примерах:
Относительную
погрешность определяйте относительно максимального значения функции на
интервале, абсолютную погрешность рассчитайте относительно значений
аналитически вычисленной производной. Данная программа предназначена для исследования метода численного
дифференцирования двумя способами.
Программа
была отлажена и проверена на вычислительной установке PC c процессором AMD
Turion(tm) X2 Dual Core Mobile RM-76 2.30 Гц, работающей под управлением
операционной системы Windows 7 Ultimate, ОЗУ 4 Гб. На других вычислительных
установках программа не проверялась.
Для
выполнения программы выбрана вычислительная установка типа PC с процессором
Pentium III (или быстрее) и 256 Мбайт оперативной памяти, оснащенной любой из
следующих операционных систем: Windows NT и выше.
Для компиляции исходного кода в исполняемый файлнеобходим
компилятор MS Visual Studio
версии 2005 и выше, совместимость с другими компиляторами не гарантируется.
Программа derivation
предназначена для исследования метода численного дифференцирования двумя
способами.
Данная программа написана на языке С++,
реализована в компиляторе Microsoft Visual Studio 2005.
Для запуска программы derivationнеобходимо открыть
директорию, в которой находится программа, и использовать (двойной или
одиночный клик, в зависимости от настроек ОС) для запуска файл derivation.exe. После чего должна
запуститься данная программа.
