I. Цель работы

Изучение конструкции цилиндрического двухступенчатого редуктора, измерение его габаритных и присоединительных размеров, определение параметров зубчатого зацепления, расчет допускаемой нагрузки из условия обеспечения контактной выносливости зубчатой передачи.

II. Общие сведения

Зубчатый редуктор - механизм служащий для понижения угловых скоростей и увеличения крутящих моментов, выполненных в виде отдельного агрегата.

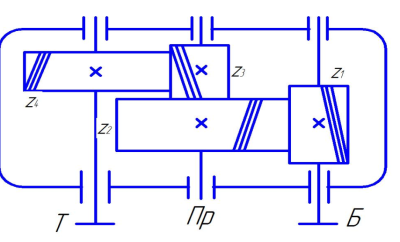

Рис. 1 Кинематическая схема двухступенчатого редуктора.

III. Порядок выполнения работы

1.  Выполнить эскиз редуктора, замерить габаритные и присоединительные размеры редуктора и проставить их на эскизе (рис.2.)

2.  Изучить конструкцию и назначение деталей и составить кинематическую схему редуктора (рис. 1.)

3.  Замерить межосевые расстояния awБ и awТ .

4.  Расшифровать параметры зубчатых передач, заполняя таблицу 1.

5.  Для обеих ступеней редуктора вычислить передаточные числа:

где z1 и z3 – числа зубьев шестерён; z2 и z4 – числа зубьев колёс.

6.  Замерить ширину венца bw передач и рассчитать коэффициенты ширины:

7.  Рассчитать торцовый модуль mt каждой ступени (с точностью до 4-ого знака после запятой):

 [мм.]

[мм.]

 [мм.]

8.  Рассчитать нормальные модули ступеней m в следующей последовательности: mстБ=3,0 ; mстТ=4,0.

8.1.  Задаться предварительным углом наклона линии зуба на делительном цилиндре колеса β*(в данном случае β*=12)

8.2.  Рассчитать предварительный нормальный модуль передачи m*:

[мм.]

 [мм.]

 [мм.]

8.3.  Согласовать полученное значение m* со стандартным рядом модулей.

9.  Рассчитать делительные углы наклона β линии зуба:

 [градус]

 [градус]

 [градус]

10.  Рассчитать делительные диаметры зубчатых колёс di (с точностью до 2-го знака после запятой):

[мм.]

 [мм.]

 [мм.]

11.  Рассчитать диаметры вершин dai и впадин dfi зубчатых колёс (с точностью 2-ого знака после запятой) по формулам:

 [мм.]

 [мм.]

Быстроходная:[мм.]

Тихоходная: + 2◦4=64,57  [мм.]

12.  Рассчитать коэффициент перекрытия ε:

Быстроходной:

Тихоходной:

13.  Допускаемый крутящий момент. Из условий контактной выносливости зубьев определим допускаемый крутящий момент на шестерне тихоходной ступени.

;

где- коэффициент, учитывающий неравномерность распределения нагрузки по ширине зубчатого венца, зависящий от коэффициента ширины колеса от твердости поверхности зубьев и от расположения колёс по отношению к опорам:;- для косозубых передач.

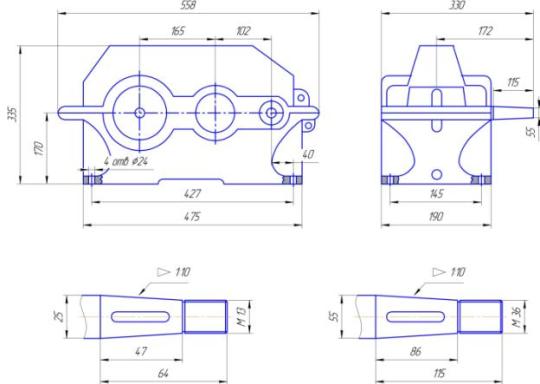

Рис. 2 Габаритные и присоединительные размеры редуктора.
