Курсовая работа: Электроснабжение населенного пункта. Строительство питающих и распределительных сетей

Курсовая работа: Электроснабжение населенного пункта. Строительство питающих и распределительных сетей

Содержание

Введение

1.  Расчет электрических нагрузок населенного пункта и зоны электроснабжения

1.1  Расчет нагрузок населенного пункта

1.2  Выбор потребительских трансформаторов

1.3  Расчет нагрузок зоны электроснабжения

2. Выбор схемы электроснабжения

2.1  Требования к схеме электроснабжения и порядок расчета

2.2  Выбор номинального напряжения распределительных сетей

2.3  Определение количества, мощности и места расположения питающих подстанций

2.4  Выбор номинальных напряжений питающих линий

2.5  Выбор конфигурации распределительных сетей

2.6  Выбор вариантов схемы электроснабжения

2.7  Технико-экономическое сравнение вариантов

2.8 Повышение надежности распределительных сетей

2.8.1 Автоматическое секционирование

2.8.2 Резервирование электрических сетей

3. Регулирование напряжения

3.1 Выбор типа трансформатора питающей подстанции

3.2 Расчет распределительных сетей на отключение напряжения

4. Технико-экономическая часть

4.1. Спецификация

4.2 Определение величины капитальных вложений на строительство питающих и распределительных сетей

4.3 Себестоимость передачи и распределения электроэнергии

5. Графическая часть



Введение

Особое значение для нашей страны имеют вопросы развития электроэнергии как отрасли, определяющей развитие всех остальных отраслей народного хозяйства.

Системой электроснабжения называют совокупность устройств для производства, передачи и распределения электроэнергии. Системы электроснабжения промышленных предприятий создаются для обеспечения питания электроэнергией машин, электроустановок, электродвигателей и т.д.

В настоящее время большинство потребителей получают электроэнергию от электросистем. В то же время на ряде предприятий продолжается сооружение и собственных ТЭЦ. По мере развития электропотребления усложняется и системы электроснабжения промышленных предприятий. Возникает необходимость внедрять автоматизацию систем электроснабжения промышленных предприятий и производственных процессов, осуществлять в широких масштабах диспетчеризацию процессов производства с применением телесигнализаций и телеуправления.

Электрообеспечение сельского хозяйства и населения обеспечивается за счет энергетических ресурсов страны, причем основными электрическими ресурсами являются природные запасы топлива.

Для передачи электроэнергии на дальние расстояния необходимы высокие напряжения.

Основной задачей электроснабжения является обеспечение надежного и бесперебойного питания, минимум затрат на монтаж.


1.  Расчет электрических нагрузок населенного пункта и зоны электроснабжения

1.1 Расчет нагрузок населенного пункта

Таблица 1

Бытовые и производственные потребители для расчета электрических нагрузок населенного пункта

Наименование потребителей Номер шифра Расчетная нагрузка на вводе Ед.изм. Кол-во потр.
кВт квар кВт квар
1 Жилые дома одноквартирные 601-620 шт. 160
2 Коровник на 400 голов 110 45 33 45 33 шт. 8
3 Телятник на 230 голов 119 6 4 10 4 шт. 2
4 Свинарник на 4000 голов с электрообогревом 15 220 95 185 80 шт. 1
5 Свинарник на 2400 голов 11 560 570 420 430 шт. 1
6 Птичник 150 25 10 25 7 шт. 3
7 Агрегат АВМ 181 80 70 80 70 шт. 2
8 Кормоцех, ферма КРС 132 50 45 50 45 шт. 4
9 Склад с КДУ-2 328 25 23 1 - шт. 1
10 Зернопункт, 20т/ч 301 55 55 57 52 шт. 1
11 Зернохранилище на 500 т 311 10 10 5 3 шт. 1
12 Мельница 6 т/сутки 348 15 10 1 - шт. 1
13 Мастерские на 25 тракторов 379 45 40 25 20 шт. 1
14 Котельная на 2 котла «Универсал» 384 15 10 15 10 шт. 1
15 Пилорама 343 23 27 1,5 - шт. 1
16 Школа на 160 учащихся 502 11 8 4 - шт. 1
17 Клуб на 300-400 мест 528 10 6 32 20 шт. 1

Расчет электрических нагрузок на вводе в жилой дом производится по номограмме при известном потреблении энергии. При отсутствии сведений об электропотреблении расчетная нагрузка на вводе в жилой дом принимается в населенных пунктах с преимущественно старой застройкой, с газификацией – 1,5 кВт.

В курсовом проекте нагрузку освещения рекомендуется принимать из расчета 150Вт на 1 жилой дом (квартиру) и 250 Вт на 1 производственное помещение.

Расчет электрических нагрузок соизмеримой мощности, то есть отличающейся не более чем в 4 раза, определяется по формуле:

 ,

 ,(1)

где ,- расчетная дневная, вечерняя нагрузки на участках линии или на шинах трансформаторной подстанции, кВт;

,  - дневная, вечерняя нагрузки на вводе i-го потребителя или i-го элемента сети, кВт;

К0 – коэффициент одновременности.

Значение коэффициента одновременности зависит от числа жилых домов и производственных потребителей.

Если нагрузки отличаются более чем в четыре раза, их суммирование производится по формуле:

 , (2)

где  - расчетная (дневная) нагрузка двух потребителей;

 - расчетная нагрузка потребителя большей мощности;

 -часть расчетной нагрузки потребителя меньшей мощности.

Полная расчетная нагрузка для отдельных потребителей, а также на отдельных участках линий, определяется по формуле:

 ,(3)


Значение  в любой точке схемы рассчитывается по формуле:

 .(4)

После определения расчетных нагрузок потребителей ТП производится компенсация реактивной мощности. В качестве источника реактивной мощности у потребителей и в сетях сельскохозяйственного назначения рекомендуется применять батареи конденсаторов (БК) поперечного включения. Мощность БК должна выбираться по условию обеспечения коэффициента мощности  у потребителей не менее 0,95 в часы максимума реактивной нагрузки или соотношения реактивной и активной мощности не должны превышать 0,33 квар/кВт.

На вводе к потребителю и на ответвлении БК выбирается по формуле:

 , квар; (5)

для сезонных потребителей:

(6)

на шинах 0,38кВ ТП мощность БК выбирается по условию:

, квар;(7)

Конденсаторы устанавливаются, если их мощность Q≥25квар. Значение полной мощности после компенсации определяется по формуле:

 , (8)


где   - активная, реактивная нагрузки без компенсации;

 - установленная мощность БК;

 - коэффициент участия БК в режиме расчетной нагрузки: для ТП 10/0,4 кВ -0,9; для ТП 35-110/10 кВ -0,62. В режиме вечерних нагрузок  .

Все расчеты в данном курсовом проекте выполним в программе MS Excel.


Таблица 2

Результаты расчета нагрузок в населенном пункте

Группа Наименование потребителей Ед.изм Коли-чество Мощность на вводе потребителя Суммарная нагрузка

К0

Расчетная нагрузка до компенсации

Расчетная нагрузка после компенсации Мощность трансформатора, кВА

кВт

квар

кВт

квар

кВт

квар

кВA

квар

кВA

1 Жилые дома одноквартирные шт. 160 0,5 0,24 80 38,4 0,24 19,20 9,22 21,30 0,90 3,41 19,50 0,98
1,5 0,6 240 96 57,60 23,04 62,04 0,93 8,52 58,23 0,99
2

Общественные учреждения и коммунально-бытовые потребители

Итого:

шт. 2 21 14 21 14 17,00 10,36 19,91 0,85 3,83 17,43 0,98
36 20 36 20 34,70 14,80 37,72 0,92 5,48 35,13 0,99
2.1 Школа на 160 учащихся шт. 1 11 8 11 8 0,74 8,14 5,92 10,07 0,81 2,19 8,43 0,97
4 0 4 0 2,96 0,00 2,96 1,00 0,00 2,96 1,00
2.2 Клуб на 300-400 мест шт. 1 10 6 10 6 7,40 4,44 8,63 0,86 1,64 7,58 0,98
32 20 32 20 23,68 14,80 27,92 0,85 5,48 24,30 0,97
Уличное освещение по 1 и 2 группе шт. 162 0 0 0 0,00 0,00 0,00 0,00 0,00
0,15 24,3 0 1 24,30 0,00 24,30 1,00 0,00 24,30 1,00
Итого по 1 и 2 группе с учетом уличного освещения шт. 162 21,5 14,24 101 52,4 36,20 19,58 41,15 0,88 7,24 36,92 0,98 1*160
37,65 20,6 300,3 116 36,20 19,58 41,15 0,88 7,24 36,92 0,98
3

Животноводство и птицеводство

Итого:

шт. 22 1011 850 1612 1310 1380,20 1129,50 1783,46 0,77 417,92 1442,08 0,96
816 671 1421 1127 1192,60 959,90 1530,92 0,78 355,16 1244,36 0,96
3.1 Коровник на 400 голов шт. 8 45 33 360 264 0,47 169,20 124,08 209,82 0,81 45,91 175,32 0,97
45 33 360 264 169,20 124,08 209,82 0,81 45,91 175,32 0,97
3.2 Телятник на 230 голов шт. 2 6 4 12 8 5,64 3,76 6,78 0,83 1,39 5,81 0,97
10 6 20 12 9,40 5,64 10,96 0,86 2,09 9,63 0,98
3.3 Свинарник на 4000 голов с электрообогревом шт. 1 220 95 220 95 103,40 44,65 112,63 0,92 16,52 104,71 0,99
185 80 185 80 86,95 37,60 94,73 0,92 13,91 88,06 0,99
3.4 Свинарник на 2400 голов шт. 1 560 570 560 570 263,20 267,90 375,56 0,70 99,12 281,25 0,94
420 430 420 430 197,40 202,10 282,51 0,70 74,78 211,09 0,94
3.5 Птичник шт. 3 25 10 75 30 0,47 35,25 14,10 37,97 0,93 5,22 35,63 0,99
25 7 75 21 35,25 9,87 36,61 0,96 3,65 35,44 0,99
3.6 Агрегат АВМ шт. 2 80 70 160 140 75,20 65,80 99,92 0,75 24,35 79,04 0,95
80 70 160 140 75,20 65,80 99,92 0,75 24,35 79,04 0,95
3.7 Кормоцех, ферма КРС шт. 4 50 45 200 180 94,00 84,60 126,46 0,74 31,30 99,07 0,95
50 45 200 180 94,00 84,60 126,46 0,74 31,30 99,07 0,95
3.8 Склад с КДУ-2 шт. 1 25 23 25 23 11,75 10,81 15,97 0,74 4,00 12,41 0,95
1 0 1 0 0,47 0,00 0,47 1,00 0,00 0,47 1,00
Уличное освещение по 3 группе шт. 22 0 0 0 0,00 0,00 0,00 0,00 0,00
0,25 5,5 0 1 5,50 0,00 5,50 1,00 0,00 5,50 1,00
Итого по 3 группе с учетом уличного освещения шт. 22 1011 850 1612 2547 1380,20 1129,50 1783,46 0,77 417,92 1442,08 0,96
816,2 671 1426, 2396 1198,10 959,90 1535,20 0,78 355,16 1249,63 0,96 2*630
4

Растениеводство и подсобные предприятия

Итого:

шт. 6 163 152 163 152 128,20 120,30 175,80 0,73 44,51 135,71 0,94
104,5 85 104,5 85 86,10 74,50 113,86 0,76 27,57 90,40 0,95
4.1 Зернопункт, 20т/ч шт. 1 55 55 55 55 0,7 38,50 38,50 54,45 0,71 14,25 41,05 0,94
57 52 57 52 39,90 36,40 54,01 0,74 13,47 42,11 0,95
4.2 Зернохранилище на 500 т шт. 1 10 10 10 10 7,00 7,00 9,90 0,71 2,59 7,46 0,94
5 3 5 3 3,50 2,10 4,08 0,86 0,78 3,59 0,98
4.3 Мельница 6 т/сутки шт. 1 15 10 15 10 10,50 7,00 12,62 0,83 2,59 10,81 0,97
1 0 1 0 0,70 0,00 0,70 1,00 0,00 0,70 1,00
4.4 Мастерские на 25 тракторов шт. 1 45 40 45 40 31,50 28,00 42,15 0,75 10,36 33,16 0,95
25 20 25 20 17,50 14,00 22,41 0,78 5,18 18,25 0,96
4.5 Котельная на 2 котла «Универсал» шт. 1 15 10 15 10 10,50 7,00 12,62 0,83 2,59 10,81 0,97
15 10 15 10 10,50 7,00 12,62 0,83 2,59 10,81 0,97
4.6 Пилорама шт. 1 23 27 23 27 16,10 18,90 24,83 0,65 6,99 17,55 0,92
1,5 0 1,5 0 1,05 0,00 1,05 1,00 0,00 1,05 1,00
Уличное освещение по 4 группе шт. 6 0 0 0 0,00 0,00 0,00 0,00 0,00
0,25 1,5 0 1 1,50 0,00 1,50 1,00 0,00 1,50 1,00
Итого по 4 группе с учетом уличного освещения шт. 6 163 152 163 152 128,20 120,30 175,80 0,73 44,51 135,71 0,94 1*160
104,7 85 106 85 87,60 74,50 115,00 0,76 27,57 91,83 0,95
Итого по населенному пункту шт. 190 1195,5 1016,24 1876 2751,4 1544,60 1269,38 1999,28 0,77 469,67 1614,43 0,96
958,65 776,6 1832,8 2597 1402,30 1072,24 1765,26 0,79 396,73 1457,34 0,96

1.2  Выбор потребительских трансформаторов

Для выбора количества и мощности потребительских ТП, потребители объединяются в группы, исходя из условий раздельного питания производственных и коммунально-бытовых помещений.

Выбор мощности потребительских трансформаторов на однотрансформаторных ТП производится по условиям их работы в нормальном режиме по экономическим интервалам нагрузки с учетом допустимых систематических перегрузок таким образом, чтобы:

 , (9)

где ,  - соответственно нижняя и верхняя нагрузки трансформатора принятой номинальной мощности.

Рекомендуется количество трансформаторов в каждом населенном пункте выбирать не менее двух, причем один-два трансформатора мощностью 160-400 кВА, остальные – 100кВА.

Значение коэффициента К для пересчета нагрузок в населенных пунктах: группа 1 -2; группа 2 – 3; группа 3 -3,5.

Таблица 3

Выбор количества и мощности трансформаторов

Номер населенного пункта







Количество и мощность трансформато-ров, шт/кВА













1 2 3 4 5 6 7 8 9 10
1.1 0,9 0,9 306 396 148,20 191,79 340 440 2*250
1.2 0,9 0,9 459 594 222,30 287,69 510 660 2*400
1.3 0,9 0,9 535,5 693 259,35 335,64 595 770 2*400
2.1 0,9 0,9 50,4 522 24,41 252,82 56 580 2*400
2.2 0,9 0,9 75,6 783 36,61 379,22 84 870 2*400+1*100
2.3 0,9 0,9 88,2 913,5 42,72 442,43 98 1015 2*400+3*100
3.1 0,9 0,9 277,2 216 134,25 104,61 308 240 1*400
3.2 0,9 0,9 415,8 324 201,38 156,92 462 360 1*400+1*100
3.3 0,9 0,9 485,1 378 234,94 183,07 539 420 1*400+1*160
4.1 0,9 0,9 306 396 148,20 191,79 340 440 1*400+1*100
4.2 0,9 0,9 459 594 222,30 287,69 510 660 2*400
4.3 0,9 0,9 535,5 693 259,35 335,64 595 770 2*400
5.1 0,9 0,9 360 180 174,36 87,18 400 200 2*400
5.2 0,9 0,9 540 270 261,53 130,77 600 300 1*400+2*100
5.3 0,9 0,9 630 315 305,12 152,56 700 350 2*400
6.1 0,9 0,9 342 360 165,64 174,36 380 400 1*400
6.2 0,9 0,9 513 540 248,46 261,53 570 600 2*400
6.3 0,9 0,9 598,5 630 289,87 305,12 665 700 2*400
7.1 0,9 0,9 1080 900 523,07 435,89 1200 1000 3*400
7.2 0,9 0,9 1620 1350 784,60 653,83 1800 1500 4*400+2*100
7.3 0,9 0,9 1890 1575 915,37 762,81 2100 1750 5*400+1*100
1 2 3 4 5 6 7 8 9 10
8.1 0,9 0,9 414 396 200,51 191,79 460 440 1*400+1*100
8.2 0,9 0,9 621 594 300,76 287,69 690 660 2*400
8.3 0,9 0,9 724,5 693 350,89 335,64 805 770 2*400+1*100
9.1 0,9 0,9 324 306 156,92 148,20 360 340 1*400
9.2 0,9 0,9 486 459 235,38 222,30 540 510 1*400+2*100
9.3 0,9 0,9 567 535,5 274,61 259,35 630 595 2*400
10.1 0,9 0,9 450 450 217,94 217,94 500 500 1*400+1*100
10.2 0,9 0,9 675 675 326,92 326,92 750 750 2*400
10.3 0,9 0,9 787,5 787,5 381,40 381,40 875 875 2*400+1*100
11.1 0,9 0,9 108 108 52,31 52,31 120 120 2*100
11.2 0,9 0,9 162 162 78,46 78,46 180 180 2*100
11.3 0,9 0,9 189 189 91,54 91,54 210 210 1*250
12.1 0,9 0,9 180 216 87,18 104,61 200 240 1*250
12.2 0,9 0,9 270 324 130,77 156,92 300 360 1*400
12.3 0,9 0,9 315 378 152,56 183,07 350 420 1*400+1*100
13.1 0,9 0,9 414 360 200,51 174,36 460 400 1*400+1*100
13.2 0,9 0,9 621 540 300,76 261,53 690 600 1*400+2*200
13.3 0,9 0,9 724,5 630 350,89 305,12 805 700 2*400+1*100
14.1 0,9 0,9 684 540 331,28 261,53 760 600 2*400
14.2 0,9 0,9 1026 810 496,91 392,30 1140 900 3*400
14.3 0,9 0,9 1197 945 579,73 457,68 1330 1050 3*400+1*160
15.1 0,9 0,9 720 684 348,71 331,28 800 760 2*400
15.2. 0,9 0,9 1080 1026 523,07 496,91 1200 1140 3*400
15.3 0,9 0,9 1260 1197 610,25 579,73 1400 1330 3*400+2*100
16.1 0,98 0,99 36,2 110,28 7,24 14,00 36,92 11,17 1*160
16.2 0,96 0,94 1198,1 128,2 355,16 44,51 1249,63 135,71 3*400+1*100
16.3 0,94 0,95 128,2 87,6 44, 51 27,57 135,71 91,83 1*160
17.1 0,9 0,9 360 360 174,36 174,36 400 400 1*400
17.2 0,9 0,9 540 540 261,53 261,53 600 600 1*400+2*100
17.3 0,9 0,9 630 630 305,12 305,12 700 700 2*400
18.1 0,9 0,9 720 720 348,71 348,71 800 800 2*400
18.2 0,9 0,9 1080 1080 523,07 523,07 1200 1200 3*400
18.3 0,9 0,9 1260 1260 610,25 610,25 1400 1400 3*400+2*100
19.1 0,9 0,9 180 180 87,18 87,18 200 200 2*100
19.2 0,9 0,9 270 270 130,77 130,77 300 300 3*100
19.3 0,9 0,9 315 315 152,56 152,56 350 350 1*400
20.1 0,9 0,9 171 180 82,82 87,18 190 200 2*100
20.2 0,9 0,9 256,5 270 124,23 130,77 285 300 1*400
20.3 0,9 0,9 299,25 315 144,93 152,56 332,5 350 1*400
22.1 0,9 0,9 306 324 148,20 156,92 340 360 1*400
22.2 0,9 0,9 459 486 222,30 235,38 510 540 1*400+1*160
22.3 0,9 0,9 535,5 567 259,35 274,61 595 630 1*400+1*250
24.1 0,9 0,9 216 234 104,61 113,33 240 260 1*400
24.2 0,9 0,9 324 351 156,92 170,00 360 390 1*400
24.3 0,9 0,9 378 409,5 183,07 198,33 420 455 1*400+1*100
26.1 0,9 0,9 342 360 165,64 174,36 380 400 1*400
26.2 0,9 0,9 513 540 248,46 261,53 570 600 1*400+2*100
26.3 0,9 0,9 598,5 630 289,87 305,12 665 700 2*400
28.1 0,9 0,9 171 180 82,82 87,18 190 200 2*100
28.2 0,9 0,9 256,5 270 124,23 130,77 285 300 1*400
28.3 0,9 0,9 299,25 315 144,93 152,56 332,5 350 1*400
Итого 37347,3 37408,5 18088,123 18117,763 41497 41565

1.3  Расчет нагрузок зоны электроснабжения

Расчетные нагрузки по зоне электроснабжения определяются по формуле:

 ,                    ,  (10)

,                   . (11)

Данные расчетов заносим в таблицу 4.

2. Выбор схемы электроснабжения

2.1 Требования к схеме электроснабжения и порядок расчета

Исходными данными для выбора схемы электроснабжения являются:

- карта с нанесением населенных пунктов и источников питания, выполненная в масштабе;

- нагрузки в населенных пунктах, за исключением расчетного;

-отклонение напряжения на шинах источника питания, транзитные мощности и др.

Схема электроснабжения должна с наименьшими затратами обеспечить необходимую надежность, требуемое количество, качество энергии у приемников, удобство и безопасность эксплуатации.

При выборе схемы электроснабжения решается комплекс следующих технико-экономических затрат:

- выбор напряжения распределительных сетей;

- определение количества, мощности и места расположения питающих подстанций;

- выбор напряжения питающих линий;

- выбор оптимальной конфигурации распределительных сетей;

- выбор схемы электроснабжения с учетом нормируемого уровня надежности, то есть выбор числа и мощности трансформаторов на питающих подстанциях, схемы питающих линий (одна или две, наличие резервной перемычки между подстанциями), секционирование и резервирование распределительных сетей, применение кабелей, резервных ДЭС.

Оптимальная схема электроснабжения выбирается в результате технико-экономического сравнения двух или нескольких вариантов.


2.2 Выбор номинального напряжения распределительных сетей

При выборе напряжений распределительной сети помощь могут оказать графические зависимости экономических радиусов от плотности нагрузки .

 , кВт/км2 ,(12)

где  - сумма активных мощностей ТП зоны без учета коэффициента одновременности, кВт;

 - площадь территории зоны электроснабжения, км2.

Полученные значения радиусов для напряжения 10,20,35 кВ должны быть сокращены примерно на 30% в целях повышения надежности.

 , кВт/км2

Экономические радиусы для питающих линий принимаем Rэп=12км, для распределительных сетей Rэр=10км.

Выбираем напряжение распределительной сети 10кВ.

2.3 Определение количества, мощности и места расположения питающих подстанций

В курсовом проекте количество питающих подстанций определяется по числу окружностей с радиусом Rэ, нанесенных на карту в масштабе.

В нашем случае получилось 8 подстанций.

Результаты расчетов заносим в таблицу 4.


Таблица 4

Результаты расчета количества и мощности питающих подстанций

Номер питающей ТП Номер населенного пункта



К0











1 2 238 2465 0,75 178,5 1848,75
6 1615 1700 0,8 1292 1360
2 1 1445 1870 0,8 1156 1496
24 1020 1105 0,85 867 939,25
14 3230 2550 0,8 2584 2040
3 15 3400 3230 0,75 2550 2422,5
16 1422,26 238,71 0,8 1137,808 190,968
4 17 1700 1700 0,8 1360 1360
18 3400 3400 0,75 2550 2550
12 850 1020 0,8 680 816
5 8 1955 1870 0,8 1564 1496
7 5100 4250 0,75 3825 3187,5
13 1955 1700 0,75 1466,25 1275
6 3 1309 1020 0,8 1047,2 816
4 1445 1870 0,8 1156 1496
5 1700 850 0,8 1360 680
26 1615 1700 0,8 1292 1360
7 9 1530 1445 0,8 1224 1156
10 2125 2125 0,8 1700 1700
22 1445 1530 0,8 1156 1224
8 11 510 510 0,85 433,5 433,5
19 850 850 0,8 680 680
20 807,5 850 0,85 686,375 722,5
28 807,5 850 0,85 686,375 722,5

2.4 Выбор номинальных напряжений питающих линий

Напряжение питающих линий предварительно определим по формуле Стилла:

 , (14)


где  - расчетное напряжение;

- длина линии от источника до питающей подстанции, км;

 – расчетная мощность, передаваемая по линии, МВт.

Таблица 5

Выбор номинальных напряжений питающих линий

Номер ТП

 км

 МВт

 МВт

, кB

1 33,2 1,67 3,75 4,19
2 26 5,13 4,97 4,51
3 28,8 4,42 3,23 4,33
4 34,4 5,36 5,51 4,8
5 38 8,11 7,04 5,62
6 45,2 5,46 4,90 4,99
7 53,2 4,59 4,59 4,88
8 46,8 2,68 2,75 4,14

Напряжение всех питающих линий выбираем 10 кВ.

2.5 Выбор конфигурации распределительных сетей

Конфигурация распределительных сетей выбирается так. К одной питающей подстанции подключается 4-7 отходящих линий 10 (20,35) кВ. Нагрузка на одну ВЛ 10 кВ должна составлять около 500…1000 кВА, а на распределительные линии 20 или 35 кВ – соответственно больше. Конфигурация линий в курсовом проекте намечается по кратчайшему расстоянию.

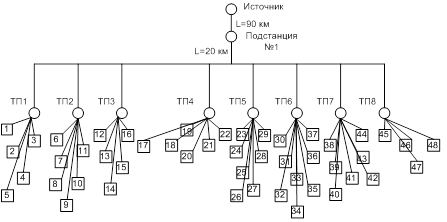

Конфигурация распределительных сетей представлена на рисунке 1.


Рисунок 1 - Конфигурация распределительных сетей

2.6 Выбор вариантов схемы электроснабжения

Выбор схемы электроснабжения по условию надежности должен производиться в соответствии с показателем надежности. За него в настоящее время принимается в сельских сетях эквивалентная продолжительность отключения Тэкв, равная 15 ч в год на шинах высшего напряжения потребительских ТП для 2 и 3 категории, и 1-2,5 ч для потребителей 1 категории.

К потребителям первой категории относятся молочные комплексы, действующие с поголовьем 800 коров и более, вновь проектируемые – 400 коров; свинокомплексы на 12000 и более свиней в год; комплексы, действующие по выращиванию и откорму молодняка крупного рогатого скота 10 тыс. голов в год и более и 5 тыс. голов –вновь проектируемые; птицефабрики на 100 тыс. кур-несушек или 1 млн. бройлеров.

К потребителям второй категории относятся фермы крупного рогатого скота молочного направления, а также фермы и птицефабрики с меньшей производственной мощностью.

К потребителям третьей категории относятся все остальные сельскохозяйственные потребители.

В нашем случае потребители относятся ко второй и третьей категории.

Расчетная продолжительность отключений потребителя в общем случае определяется по формуле:

 , (15)

где Тп, Ттп, Тр – соответственно эквивалентное время отключения питающей линии, питающей подстанции и распределительной линии.

Продолжительность отключений питающих и распределительных линий:

, (16)

,

где  - длина питающей, распределительной линии, км;

 - удельная эквивалентная продолжительность отключений в год, ч/км.

Для однотрансформаторных подстанций Ттп =12ч/год, для двухтрансформаторных Ттп =0ч/год.

При проектировании необходимо обеспечить заданный уровень надежности путем автоматического секционирования различных элементов питающих и распределительных сетей, применяя эти средства с наименьшими приведенными затратами.

Для потребителей 2 и 3 категории рекомендуется два трансформатора на питающей подстанции, если:

- расстояние до ближайшей соседней подстанции превышает 45 км;

- преграды на местности не дают возможность резервировать хотя бы одну распределительную линию;

- расчетная нагрузка подстанции более 6300 кВА.

На всех питающих подстанциях выбираем два трансформатора.

Для подстанции с двумя трансформаторами должно быть обеспечено двустороннее питание.

При отсутствии резервирования по распределительным сетям выбор установленной мощности трансформаторов производится по условию отключения одного из трансформаторов по формуле:

 , (17)

где  - номинальная мощность одного трансформатора;

 - расчетная нагрузка подстанции;

 - коэффициент допустимой аварийной перегрузки, принимаем 1,63.

Определение номинальной мощности трансформаторов по условию нормального режима производится по экономическим интервалам нагрузки с учетом допустимых систематических перегрузок таким образом, чтобы:

, (18)

Данные расчетов сводим в таблицы 6,7.

Таблица 6

Вариант 1

Номер потребителя

 км

 км

Тп

Тр

Ттп

Т

, кВА

Количество трансформаторов

, кВА

1 33,2 4,4 5,312 3,96 0 9,27 580 355,82822 2*400 290
2 33,2 4,4 5,312 3,96 0 9,27 870 533,74233 2*630 435
3 33,2 4,4 5,312 3,96 0 9,27 1015 622,69939 2*630 507,5
4 33,2 4,4 5,312 3,96 0 9,27 1000 613,49693 2*630 500
5 33,2 4,4 5,312 3,96 0 9,27 700 429,44785 2*400 350
6 26 4,8 4,16 4,32 0 8,48 1100 674,84663 2*630 550
7 26 4,8 4,16 4,32 0 8,48 770 472,39264 2*400 385
8 26 4,4 4,16 3,96 0 8,12 1105 677,91411 2*630 552,5
9 26 4,4 4,16 3,96 0 8,12 600 368,09816 2*400 300
10 26 4,4 4,16 3,96 0 8,12 900 552,14724 2*630 450
11 26 4,4 4,16 3,96 0 8,12 1050 644,17178 2*630 525
12 28,8 4 4,608 3,6 0 8,21 800 490,79755 2*400 400
13 28,8 4 4,608 3,6 0 8,21 1200 736,19632 2*630 600
14 28,8 4 4,608 3,6 0 8,21 1400 858,89571 2*630+2*100 700
15 28,8 4 4,608 3,6 0 8,21 1286,55 789,29448 2*630+2*100 643,275
16 28,8 4 4,608 3,6 0 8,21 135,71 83,257669 2*100 67,855
17 34,4 7 5,504 6,3 0 11,80 1000 613,49693 2*630 500
18 34,4 7 5,504 6,3 0 11,80 700 429,44785 2*400 350
19 34,4 4,4 5,504 3,96 0 9,46 1020 625,76687 2*630 510
20 34,4 4,4 5,504 3,96 0 9,46 800 490,79755 2*400 400
21 34,4 6 5,504 5,4 0 10,90 1200 736,19632 2*630 600
22 34,4 6 5,504 5,4 0 10,90 1400 858,89571 2*630+2*250 700
23 38 4,8 6,08 4,32 0 10,40 1200 736,19632 2*630 600
24 38 4,8 6,08 4,32 0 10,40 1800 1104,2945 2*630+2*400 900
25 38 4,8 6,08 4,32 0 10,40 2100 1288,3436 4*630 1050
26 38 4,8 6,08 4,32 0 10,40 1150 705,52147 2*630 575
27 38 4,8 6,08 4,32 0 10,40 805 493,86503 2*630 402,5
28 38 4,8 6,08 4,32 0 10,40 1150 705,52147 2*630 575
29 38 4,8 6,08 4,32 0 10,40 805 493,86503 2*630 402,5
30 45,2 4,8 7,232 4,32 0 11,55 770 472,39264 2*400 385
31 45,2 4,8 7,232 4,32 0 11,55 539 330,67485 2*400 269,5
32 45,2 4,8 7,232 4,32 0 11,55 1100 674,84663 2*630 550
33 45,2 4,8 7,232 4,32 0 11,55 770 472,39264 2*400 385
34 45,2 4,8 7,232 4,32 0 11,55 1000 613,49693 2*630 500
35 45,2 4,8 7,232 4,32 0 11,55 700 429,44785 2*400 350
36 45,2 4,8 7,232 4,32 0 11,55 1000 613,49693 2*630 500
37 45,2 4,8 7,232 4,32 0 11,55 700 429,44785 2*400 350
38 53,2 4,4 8,512 3,96 0 12,47 900 552,14724 2*630 450
39 53,2 4,4 8,512 3,96 0 12,47 630 386,50307 2*400 315
40 53,2 4,4 8,512 3,96 0 12,47 500 306,74847 2*400 250
41 53,2 4,4 8,512 3,96 0 12,47 750 460,1227 2*400 375
42 53,2 4,4 8,512 3,96 0 12,47 875 536,80982 2*630 437,5
43 53,2 4,4 8,512 3,96 0 12,47 900 552,14724 2*630 450
44 53,2 4,4 8,512 3,96 0 12,47 630 386,50307 2*400 315
45 46,8 5 7,488 4,5 0 11,99 510 312,88344 2*400 255
46 46,8 7 7,488 6,3 0 13,79 850 521,47239 2*630 425
47 46,8 3 7,488 2,7 0 10,19 850 521,47239 2*630 425
48 46,8 3 7,488 2,7 0 10,19 850 521,47239 2*630 425

Таблица 7

Вариант 2

Номер потр-ля

 км

 км

Тп

Тр

Ттп

Т

, кВА

Количество трансформаторов

, кВА

1 33,2 4,4 5,312 3,96 0 9,27 580 355,82822 2*250+2*100 290
2 33,2 4,4 5,312 3,96 0 9,27 870 533,74233 2*630 435
3 33,2 4,4 5,312 3,96 0 9,27 1015 622,69939 2*630 507,5
4 33,2 4,4 5,312 3,96 0 9,27 1000 613,49693 2*630 500
5 33,2 4,4 5,312 3,96 0 9,27 700 429,44785 2*400 350
6 26 4,8 4,16 4,32 0 8,48 1100 674,84663 2*630 550
7 26 4,8 4,16 4,32 0 8,48 770 472,39264 2*400 385
8 26 4,4 4,16 3,96 0 8,12 1105 677,91411 2*630 552,5
9 26 4,4 4,16 3,96 0 8,12 600 368,09816 2*250+2*100 300
10 26 4,4 4,16 3,96 0 8,12 900 552,14724 2*630 450
11 26 4,4 4,16 3,96 0 8,12 1050 644,17178 2*630 525
12 28,8 4 4,608 3,6 0 8,21 800 490,79755 2*400 400
13 28,8 4 4,608 3,6 0 8,21 1200 736,19632 2*630 600
14 28,8 4 4,608 3,6 0 8,21 1400 858,89571 4*400 700
15 28,8 4 4,608 3,6 0 8,21 1286,55 789,29448 4*400 643,275
16 28,8 4 4,608 3,6 0 8,21 135,71 83,257669 2*100 67,855
17 34,4 7 5,504 6,3 0 11,80 1000 613,49693 2*630 500
18 34,4 7 5,504 6,3 0 11,80 700 429,44785 2*400 350
19 34,4 4,4 5,504 3,96 0 9,46 1020 625,76687 2*630 510
20 34,4 4,4 5,504 3,96 0 9,46 800 490,79755 2*400 400
21 34,4 6 5,504 5,4 0 10,90 1200 736,19632 2*630 600
22 34,4 6 5,504 5,4 0 10,90 1400 858,89571 4*630 700
23 38 4,8 6,08 4,32 0 10,40 1200 736,19632 2*630 600
24 38 4,8 6,08 4,32 0 10,40 1800 1104,2945 4*630 900
25 38 4,8 6,08 4,32 0 10,40 2100 1288,3436 4*630 1050
26 38 4,8 6,08 4,32 0 10,40 1150 705,52147 2*630 575
27 38 4,8 6,08 4,32 0 10,40 805 493,86503 2*630 402,5
28 38 4,8 6,08 4,32 0 10,40 1150 705,52147 2*630 575
29 38 4,8 6,08 4,32 0 10,40 805 493,86503 2*630 402,5
30 45,2 4,8 7,232 4,32 0 11,55 770 472,39264 2*400 385
31 45,2 4,8 7,232 4,32 0 11,55 539 330,67485 2*400 269,5
32 45,2 4,8 7,232 4,32 0 11,55 1100 674,84663 2*630 550
33 45,2 4,8 7,232 4,32 0 11,55 770 472,39264 2*400 385
34 45,2 4,8 7,232 4,32 0 11,55 1000 613,49693 2*630 500
35 45,2 4,8 7,232 4,32 0 11,55 700 429,44785 2*400 350
36 45,2 4,8 7,232 4,32 0 11,55 1000 613,49693 2*630 500
37 45,2 4,8 7,232 4,32 0 11,55 700 429,44785 2*400 350
38 53,2 4,4 8,512 3,96 0 12,47 900 552,14724 2*630 450
39 53,2 4,4 8,512 3,96 0 12,47 630 386,50307 2*400 315
40 53,2 4,4 8,512 3,96 0 12,47 500 306,74847 2*250 250
41 53,2 4,4 8,512 3,96 0 12,47 750 460,1227 2*400 375
42 53,2 4,4 8,512 3,96 0 12,47 875 536,80982 2*630 437,5
43 53,2 4,4 8,512 3,96 0 12,47 900 552,14724 2*630 450
44 53,2 4,4 8,512 3,96 0 12,47 630 386,50307 2*400 315
45 46,8 5 7,488 4,5 0 11,99 510 312,88344 2*400 255
46 46,8 7 7,488 6,3 0 13,79 850 521,47239 2*630 425
47 46,8 3 7,488 2,7 0 10,19 850 521,47239 2*630 425
48 46,8 3 7,488 2,7 0 10,19 850 521,47239 2*630 425

2.7 Электрический расчет вариантов электроснабжения

Сечение проводов питающих линий выбирается по экономической плотности тока:

 , (19)

где  - максимальный рабочий ток линии;

 - количество линий или цепей;

 - экономическая плотность тока, определяемая в зависимости от Т.

Для карты 3 сечения проводов и потери напряжения рассчитываются отдельно на каждом участке и суммируются. Отклонения напряжения в центре питания следует считать в самом начале линии.

Электрический расчет распределительных сетей 10-20-35 кВ производится с целью выбора марки, сечения провода и проверки качества напряжения у потребителей.

Определяются расчетные линейные нагрузки сети по сумме расчетных нагрузок трансформаторов, расположенных за этим участком:

 , (20)

где - коэффициент одновременности;

 - расчетные мощности ТП каждого населенного пункта.

По максимальным расчетным нагрузкам определяются максимальные линейные токи участков:

. (21)

Далее определяют эквивалентные токи участков:

, (22)

где  – коэффициент, учитывающий динамику роста нагрузки, .

В целях удобства монтажа и эксплуатации на линиях рекомендуется выбирать не более двух-трех сечений.

Расчет потери напряжения в линиях от начальных до конечных точек по направлению перетока энергии дневного и вечернего максимумов производится по формуле:

 , (23)

где - длина участка, км;

, – удельные сопротивления проводов, Ом/км.

Можно принять .

Потери энергии в проводах распределительных сетей определяются по формуле:


 , (24)

где  - максимальный рабочий ток участка линии.

Время потерь  можно принять равным 2000 ч в год для распределенных линий, а для питающих – 3000…3500 ч.

Потери энергии в питающих и распределенных трансформаторах определяются по формуле:

 , кВтч, (25)

где  - время работы трансформатора (можно принять 8760 ч/год);

 - время потерь, ч/год;

 - число трансформаторов данной мощности;

 - коэффициент загрузки трансформатора.

 , (26)

где  - расчетная нагрузка на один трансформатор.

Таблица 8

Потери мощности короткого замыкания, холостого хода трансформаторов

Потери мощности Номинальная мощность трансформатора, кВА
100 250 400 630

, кВт

1,97 3,7 5,5 7,6

, кВт

0,36 0,82 1,05 1,56

При расчете потерь энергии в потребительских трансформаторах последние можно объединить в группы по мощности. При этом коэффициент загрузки принимается средним для зоны, равным отношению:

 , (27)

где  - сумма расчетных нагрузок потребительской зоны;

 - сумма номинальных мощностей трансформаторов зоны.

Результаты электрического расчета распределительных сетей сводим в таблицу 9.

Таблица 9

Электрический расчет ВЛ 10-20кВ (вариант1)

Расчетный участок Длина участка, км Суммарная мощность ТП Количество трансформаторов

К0

Расчетная нагрузка Эквивалентный ток Марка и сечение проводов

,, Ом/км

Потери напряжения Потери энергии W, кВтч

 , кВт

 , квар

 , кВА

 , А

На участке

От подстанции

1 4,4 50,4 24,41 2 0,9 45,36 21,97 50,40 0,69 0,49 АС-25 0,83 0,01 0,09 29,32
522 252,82 2 0,9 469,8 227,53 522,0 7,19 5,04 0,31 0,13 0,96 1190,63
2 4,4 75,6 36,61 2 0,9 68,04 32,95 75,60 1,04 0,73 АС-25 0,83 0,02 0,14 51,56
783 379,22 2 0,9 704,7 341,3 783,0 10,79 7,55 0,31 0,19 1,44 2626,76
3 4,4 88,2 42,72 2 0,9 79,38 38,45 88,20 1,22 0,85 АС-25 0,83 0,02 0,16 60,31
913,5 442,43 2 0,9 822,15 398,19 913,50 12,59 8,81 0,31 0,22 1,69 3565,44
4 4,4 855 414,10 2 0,9 769,50 372,69 855,00 11,78 8,25 АС-25 0,83 0,21 1,58 3126,79
900 435,89 2 0,9 810,00 392,30 900,00 12,40 8,68 0,31 0,22 1,66 3461,64
5 4,4 598,5 289,87 2 0,9 538,65 260,88 598,50 8,25 5,77 АС-25 0,83 0,15 1,10 1559,39
630 305,12 2 0,9 567,00 274,61 630,00 8,68 6,08 0,31 0,15 1,16 1725,86
6 4,8 765 370,51 2 0,9 688,50 333,46 765,00 9,79 6,85 АС-25 0,83 0,19 1,03 2365,17
990 479,48 2 0,9 891,00 431,53 990,00 12,67 8,87 0,31 0,25 1,33 3942,60
7 4,8 535,5 259,35 2 0,9 481,95 233,42 535,50 6,85 4,80 АС-25 0,83 0,13 0,72 1181,75
693 335,64 2 0,9 623,70 302,07 693,00 8,87 6,21 0,31 0,17 0,93 1966,71
8 4,4 684 331,28 2 0,9 615,60 298,15 684,00 8,76 6,13 АС-25 0,83 0,16 0,92 1743,61
540 261,53 2 0,9 486,00 235,38 540,00 6,91 4,84 0,31 0,12 0,72 1097,03
9 4,4 1026 496,91 2 0,9 923,40 447,22 1026,0 13,13 9,19 АС-25 0,83 0,23 1,38 3945,41
810 392,30 2 0,9 729,00 353,07 810,00 10,37 7,26 0,31 0,18 1,09 2465,98
10 4,4 1197 579,73 2 0,9 1077,30 521,76 1197,0 15,32 10,73 АС-25 0,83 0,27 1,61 5283,42
945 457,68 2 0,9 850,50 411,92 945,00 12,10 8,47 0,31 0,21 1,27 3303,29
11 4,4 918 444,61 2 0,9 826,20 400,15 918,00 11,75 8,23 АС-25 0,83 0,21 1,23 3118,76
994,5 481,66 2 0,9 895,05 433,49 994,50 12,73 8,91 0,31 0,23 1,33 3655,47
12 4 720 348,71 2 0,9 648,00 313,84 720,00 9,60 6,72 АС-25 0,83 0,15 1,11 1926,66
684 331,28 2 0,9 615,60 298,15 684,00 9,12 6,38 0,31 0,15 1,06 1740,61
13 4 1080 523,07 2 0,9 972,00 470,76 1080,0 14,40 10,08 АС-25 0,83 0,23 1,67 4248,47
1026 496,91 2 0,9 923,40 447,22 1026,0 13,68 9,58 0,31 0,22 1,59 3836,91
14 4 1260 610,25 4 0,85 1071,00 518,71 1190,0 15,87 11,11 АС-25 0,83 0,26 1,84 6454,66
1197 579,73 4 0,85 1017,45 492,77 1130,5 15,07 10,55 0,31 0,24 1,75 5828,61
15 4 164,4 51,75 4 0,85 139,74 43,99 146,50 1,95 1,37 АС-25 0,83 0,03 0,23 130,95
197,88 41,57 4 0,85 168,20 35,33 171,87 2,29 1,60 0,31 0,04 0,27 167,58
16 4 1198,1 355,16 2 0,9 1078,29 319,64 1124,67 14,99 10,50 АС-25 0,83 0,24 1,74 5496,52
128,2 44,51 2 0,9 115,38 40,06 122,14 1,63 1,14 0,31 0,03 0,19 71,06
17 7 900 435,89 2 0,9 810,00 392,30 900,00 10,82 7,57 АС-25 0,83 0,31 1,50 4168,89
900 435,89 2 0,9 810,00 392,30 900,00 10,82 7,57 0,31 0,31 1,50 4168,89
18 7 630 305,12 2 0,9 567,00 274,61 630,00 7,57 5,30 АС-25 0,83 0,21 1,05 2072,42
630 305,12 2 0,9 567,00 274,61 630,00 7,57 5,30 0,31 0,21 1,05 2072,42
19 4,4 720 348,71 2 0,9 648,00 313,84 720,00 8,65 6,06 АС-25 0,83 0,15 1,20 1708,46
720 348,71 2 0,9 648,00 313,84 720,00 8,65 6,06 0,31 0,15 1,20 1708,46
20 4,4 1080 523,07 2 0,9 972,00 470,76 1080,0 12,98 9,09 АС-25 0,83 0,23 1,80 3873,40
1080 523,07 2 0,9 972,00 470,76 1080,0 12,98 9,09 0,31 0,23 1,80 3873,40
21 6 1260 610,25 2 0,9 1134,00 549,22 1260,0 15,14 10,60 АС-25 0,83 0,37 2,10 7002,86
1260 610,25 2 0,9 1134,00 549,22 1260,0 15,14 10,60 0,31 0,37 2,10 7002,86
22 6 765 370,51 4 0,85 650,25 314,93 722,50 8,68 6,08 АС-25 0,83 0,21 1,20 2461,35
918 444,61 4 0,85 780,30 377,92 867,00 10,42 7,29 0,31 0,25 1,45 3526,00
23 4,8 1080 523,07 2 0,9 972,00 470,76 1080,0 11,09 7,77 АС-25 0,83 0,21 1,70 3059,97
900 435,89 2 0,9 810,00 392,30 900,00 9,24 6,47 0,31 0,18 1,42 2133,33
24 4,8 1620 784,60 4 0,85 1377,00 666,91 1530,0 15,72 11,00 АС-25 0,83 0,30 2,41 6460,37
1350 653,83 4 0,85 1147,50 555,76 1275,0 13,10 9,17 0,31 0,25 2,01 4500,34
25 4,8 1890 915,37 2 0,9 1701,00 823,83 1890,0 19,41 13,59 АС-35 1,111 0,49 2,97 9621,18
1575 762,81 2 0,9 1417,50 686,53 1575,0 16,18 11,32 0,0791 0,41 2,48 6698,08
26 4,8 1035 501,27 2 0,9 931,50 451,15 1035,0 10,63 7,44 АС-25 0,83 0,21 1,63 2923,53
990 479,48 2 0,9 891,00 431,53 990,00 10,17 7,12 0,31 0,20 1,56 2679,49
27 4,8 724,5 350,89 2 0,9 652,05 315,80 724,50 7,44 5,21 АС-25 0,83 0,14 1,14 1460,41
693 335,64 2 0,9 623,70 302,07 693,00 7,12 4,98 0,31 0,14 1,09 1340,83
28 4,8 1035 501,27 2 0,9 931,50 451,15 1035,0 10,63 7,44 АС-25 0,83 0,21 1,63 2923,53
900 435,89 2 0,9 810,00 392,30 900,00 9,24 6,47 0,31 0,18 1,42 2223,94
29 4,8 724,5 350,89 2 0,9 652,05 315,80 724,50 7,44 5,21 АС-25 0,83 0,14 1,14 1460,41
630 305,12 2 0,9 567,00 274,61 630,00 6,47 4,53 0,31 0,13 0,99 1117,61
30 4,8 693 335,64 2 0,9 623,70 302,07 693,00 8,01 5,60 АС-25 0,83 0,15 1,46 1617,94
540 261,53 2 0,9 486,00 235,38 540,00 6,24 4,37 0,31 0,12 1,14 989,62
31 4,8 485,1 234,94 2 0,9 436,59 211,45 485,10 5,60 3,92 ПС-25 1,77 0,22 1,02 802,17
378 183,07 2 0,9 340,20 164,77 378,00 4,37 3,06 0,31 0,17 0,80 494,29
32 4,8 765 370,51 2 0,9 688,50 333,46 765,00 8,84 6,19 АС-25 0,83 0,17 1,61 1940,16
990 479,48 2 0,9 891,00 431,53 990,00 11,44 8,01 0,31 0,22 2,08 3230,83
33 4,8 535,5 259,35 2 0,9 481,95 233,42 535,50 6,19 4,33 АС-25 0,83 0,12 1,13 973,50
693 335,64 2 0,9 623,70 302,07 693,00 8,01 5,60 0,31 0,15 1,46 1617,94
34 4,8 900 435,89 2 0,9 810,00 392,30 900,00 10,40 7,28 АС-25 0,83 0,20 1,89 2674,85
450 217,94 2 0,9 405,00 196,15 450,00 5,20 3,64 0,31 0,10 0,95 689,21
35 4,8 630 305,12 2 0,9 567,00 274,61 630,00 7,28 5,09 АС-25 0,83 0,14 1,33 1340,34
315 152,56 2 0,9 283,50 137,31 315,00 3,64 2,55 0,31 0,07 0,66 348,88
36 4,8 855 414,10 2 0,9 769,50 372,69 855,00 9,88 6,91 АС-25 0,83 0,19 1,80 2416,72
900 435,89 2 0,9 810,00 392,30 900,00 10,40 7,28 0,31 0,20 1,89 2674,85
37 4,8 598,5 289,87 2 0,9 538,65 260,88 598,50 6,91 4,84 АС-25 0,83 0,13 1,26 1211,45
630 305,12 2 0,9 567,00 274,61 630,00 7,28 5,09 0,31 0,14 1,33 1340,34
38 4,4 810 392,30 2 0,9 729,00 353,07 810,00 9,58 6,70 АС-25 0,83 0,17 2,05 2087,59
765 370,51 2 0,9 688,50 333,46 765,00 9,04 6,33 0,31 0,16 1,94 1932,73
39 4,4 567 274,61 2 0,9 510,30 247,15 567,00 6,70 4,69 ПС-25 1,77 0,24 1,44 1047,90
535,5 259,35 2 0,9 481,95 233,42 535,50 6,33 4,43 0,31 0,23 1,36 936,68
40 4,4 450 217,94 2 0,9 405,00 196,15 450,00 5,32 3,72 ПС-25 1,77 0,19 1,14 666,86
450 217,94 2 0,9 405,00 196,15 450,00 5,32 3,72 0,31 0,19 1,14 666,86
41 4,4 675 326,92 2 0,9 607,50 294,23 675,00 7,98 5,59 АС-25 0,83 0,14 1,71 1477,44
675 326,92 2 0,9 607,50 294,23 675,00 7,98 5,59 0,31 0,14 1,71 1477,44
42 4,4 787,5 381,40 2 0,9 708,75 343,26 787,50 9,31 6,52 АС-25 0,83 0,17 2,00 1974,72
787,5 381,40 2 0,9 708,75 343,26 787,50 9,31 6,52 0,31 0,17 2,00 1974,72
43 4,4 765 370,51 2 0,9 688,50 333,46 765,00 9,04 6,33 АС-25 0,83 0,16 1,94 1865,03
810 392,30 2 0,9 729,00 353,07 810,00 9,58 6,70 0,31 0,17 2,05 2087,59
44 4,4 535,5 259,35 2 0,9 481,95 233,42 535,50 6,33 4,43 ПС-25 1,77 0,23 1,36 936,68
567 274,61 2 0,9 510,30 247,15 567,00 6,70 4,69 0,31 0,24 1,44 1047,90
45 5 459 222,30 2 0,9 413,10 200,07 459,00 6,41 4,48 ПС-25 1,77 0,26 1,21 1069,66
459 222,30 2 0,9 413,10 200,07 459,00 6,41 4,48 0,31 0,26 1,21 1069,66
46 7 765 370,51 2 0,9 688,50 333,46 765,00 10,68 7,47 АС-25 0,83 0,30 2,01 4046,41
765 370,51 2 0,9 688,50 333,46 765,00 10,68 7,47 0,31 0,30 2,01 4046,41
47 3 726,75 351,98 2 0,9 654,08 316,78 726,75 10,14 7,10 АС-25 0,83 0,12 1,91 1605,43
765 370,51 2 0,9 688,50 333,46 765,00 10,68 7,47 0,31 0,13 2,01 1775,92
48 3 726,75 351,98 2 0,9 654,08 316,78 726,75 10,14 7,10 АС-25 0,83 0,12 1,91 1605,43
765 370,51 2 0,9 688,50 333,46 765,00 10,68 7,47 0,31 0,13 2,01 1775,92

Таблица 9

Электрический расчет ВЛ 10-20кВ (вариант2)

Расчетный участок Длина участка, км Суммарная мощность ТП Количество трансформаторов

К0

Расчетная нагрузка Эквивалентный ток Марка и сечение проводов

,, Ом/км

Потери напряжения Потери энергии W, кВтч

 , кВт

 , квар

 , кВА

 , А

На участке

От подстанции

1 4,4 50,4 24,41 4 0,85 42,84 20,75 47,60 0,66 0,46 АС-25 0,83 0,01 0,09 32,46
522 252,82 4 0,85 443,70 214,89 493,00 6,79 4,76 0,31 0,12 0,91 1285,25
2 4,4 75,6 36,61 2 0,9 68,04 32,95 75,60 1,04 0,73 АС-25 0,83 0,02 0,14 51,56
783 379,22 2 0,9 704,70 341,30 783,00 10,79 7,55 0,31 0,19 1,44 2626,76
3 4,4 88,2 42,72 2 0,9 79,38 38,45 88,20 1,22 0,85 АС-25 0,83 0,02 0,16 60,31
913,5 442,43 2 0,9 822,15 398,19 913,50 12,59 8,81 0,31 0,22 1,69 3565,44
4 4,4 855 414,10 2 0,9 769,50 372,69 855,00 11,78 8,25 АС-25 0,83 0,21 1,58 3126,79
900 435,89 2 0,9 810,00 392,30 900,00 12,40 8,68 0,31 0,22 1,66 3461,64
5 4,4 598,5 289,87 2 0,9 538,65 260,88 598,50 8,25 5,77 АС-25 0,83 0,15 1,10 1559,39
630 305,12 2 0,9 567,00 274,61 630,00 8,68 6,08 0,31 0,15 1,16 1725,86
6 4,8 765 370,51 2 0,9 688,50 333,46 765,00 9,79 6,85 АС-25 0,83 0,19 1,03 2365,17
990 479,48 2 0,9 891,00 431,53 990,00 12,67 8,87 0,31 0,25 1,33 3942,60
7 4,8 535,5 259,35 2 0,9 481,95 233,42 535,50 6,85 4,80 АС-25 0,83 0,13 0,72 1181,75
693 335,64 2 0,9 623,70 302,07 693,00 8,87 6,21 0,31 0,17 0,93 1966,71
8 4,4 684 331,28 2 0,9 615,60 298,15 684,00 8,76 6,13 АС-25 0,83 0,16 0,92 1743,61
540 261,53 2 0,9 486,00 235,38 540,00 6,91 4,84 0,31 0,12 0,72 1097,03
9 4,4 1026 496,91 4 0,85 872,10 422,38 969,00 12,40 8,68 АС-25 0,83 0,22 1,30 4369,44
810 392,30 4 0,85 688,50 333,46 765,00 9,79 6,85 0,31 0,17 1,03 2731,13
10 4,4 1197 579,73 2 0,9 1077,30 521,76 1197,00 15,32 10,73 АС-25 0,83 0,27 1,61 5283,42
945 457,68 2 0,9 850,50 411,92 945,00 12,10 8,47 0,31 0,21 1,27 3303,29
11 4,4 918 444,61 2 0,9 826,20 400,15 918,00 11,75 8,23 АС-25 0,83 0,21 1,23 3118,76
994,5 481,66 2 0,9 895,05 433,49 994,50 12,73 8,91 0,31 0,23 1,33 3655,47
12 4 720 348,71 2 0,9 648,00 313,84 720,00 9,60 6,72 АС-25 0,83 0,15 1,11 1926,66
684 331,28 2 0,9 615,60 298,15 684,00 9,12 6,38 0,31 0,15 1,06 1740,61
13 4 1080 523,07 2 0,9 972,00 470,76 1080,00 14,40 10,08 АС-25 0,83 0,23 1,67 4248,47
1026 496,91 2 0,9 923,40 447,22 1026,00 13,68 9,58 0,31 0,22 1,59 3836,91
14 4 1260 610,25 4 0,85 1071,00 518,71 1190,00 15,87 11,11 АС-25 0,83 0,26 1,84 5448,16
1197 579,73 4 0,85 1017,45 492,77 1130,50 15,07 10,55 0,31 0,24 1,75 4920,55
15 4 164,4 51,75 4 0,85 139,74 43,99 146,50 1,95 1,37 АС-25 0,83 0,03 0,23 118,81
197,88 41,57 4 0,85 168,20 35,33 171,87 2,29 1,60 0,31 0,04 0,27 149,67
16 4 1198,1 355,16 2 0,9 1078,29 319,64 1124,67 14,99 10,50 АС-25 0,83 0,24 1,74 5496,52
128,2 44,51 2 0,9 115,38 40,06 122,14 1,63 1,14 0,31 0,03 0,19 71,06
17 7 900 435,89 2 0,9 810,00 392,30 900,00 10,82 7,57 АС-25 0,83 0,31 1,50 4168,89
900 435,89 2 0,9 810,00 392,30 900,00 10,82 7,57 0,31 0,31 1,50 4168,89
18 7 630 305,12 2 0,9 567,00 274,61 630,00 7,57 5,30 АС-25 0,83 0,21 1,05 2072,42
630 305,12 2 0,9 567,00 274,61 630,00 7,57 5,30 0,31 0,21 1,05 2072,42
19 4,4 720 348,71 2 0,9 648,00 313,84 720,00 8,65 6,06 АС-25 0,83 0,15 1,20 1708,46
720 348,71 2 0,9 648,00 313,84 720,00 8,65 6,06 0,31 0,15 1,20 1708,46
20 4,4 1080 523,07 2 0,9 972,00 470,76 1080,00 12,98 9,09 АС-25 0,83 0,23 1,80 3873,40
1080 523,07 2 0,9 972,00 470,76 1080,00 12,98 9,09 0,31 0,23 1,80 3873,40
21 6 1260 610,25 2 0,9 1134,00 549,22 1260,00 15,14 10,60 АС-25 0,83 0,37 2,10 7002,86
1260 610,25 2 0,9 1134,00 549,22 1260,00 15,14 10,60 0,31 0,37 2,10 7002,86
22 6 765 370,51 4 0,85 650,25 314,93 722,50 8,68 6,08 АС-25 0,83 0,21 1,20 2389,01
918 444,61 4 0,85 780,30 377,92 867,00 10,42 7,29 0,31 0,25 1,45 3416,13
23 4,8 1080 523,07 2 0,9 972,00 470,76 1080,00 11,09 7,77 АС-25 0,83 0,21 1,70 3059,97
900 435,89 2 0,9 810,00 392,30 900,00 9,24 6,47 0,31 0,18 1,42 2133,33
24 4,8 1620 784,60 4 0,85 1377,00 666,91 1530,00 15,72 11,00 АС-25 0,83 0,30 2,41 6323,88
1350 653,83 4 0,85 1147,50 555,76 1275,00 13,10 9,17 0,31 0,25 2,01 4408,28
25 4,8 1890 915,37 4 0,85 1606,50 778,06 1785,00 18,33 12,83 АС-35 1,111 0,46 2,81 8587,76
1575 762,81 4 0,85 1338,75 648,39 1487,50 15,28 10,70 0,0791 0,38 2,34 5980,43
26 4,8 1035 501,27 2 0,9 931,50 451,15 1035,00 10,63 7,44 АС-25 0,83 0,21 1,63 2923,53
990 479,48 2 0,9 891,00 431,53 990,00 10,17 7,12 0,31 0,20 1,56 2679,49
27 4,8 724,5 350,89 2 0,9 652,05 315,80 724,50 7,44 5,21 АС-25 0,83 0,14 1,14 1460,41
693 335,64 2 0,9 623,70 302,07 693,00 7,12 4,98 0,31 0,14 1,09 1340,83
28 4,8 1035 501,27 2 0,9 931,50 451,15 1035,00 10,63 7,44 АС-25 0,83 0,21 1,63 2923,53
900 435,89 2 0,9 810,00 392,30 900,00 9,24 6,47 0,31 0,18 1,42 2223,94
29 4,8 724,5 350,89 2 0,9 652,05 315,80 724,50 7,44 5,21 АС-25 0,83 0,14 1,14 1460,41
630 305,12 2 0,9 567,00 274,61 630,00 6,47 4,53 0,31 0,13 0,99 1117,61
30 4,8 693 335,64 2 0,9 623,70 302,07 693,00 8,01 5,60 АС-25 0,83 0,15 1,46 1617,94
540 261,53 2 0,9 486,00 235,38 540,00 6,24 4,37 0,31 0,12 1,14 989,62
31 4,8 485,1 234,94 2 0,9 436,59 211,45 485,10 5,60 3,92 ПС-25 1,77 0,22 1,02 802,17
378 183,07 2 0,9 340,20 164,77 378,00 4,37 3,06 0,31 0,17 0,80 494,29
32 4,8 765 370,51 2 0,9 688,50 333,46 765,00 8,84 6,19 АС-25 0,83 0,17 1,61 1940,16
990 479,48 2 0,9 891,00 431,53 990,00 11,44 8,01 0,31 0,22 2,08 3230,83
33 4,8 535,5 259,35 2 0,9 481,95 233,42 535,50 6,19 4,33 АС-25 0,83 0,12 1,13 973,50
693 335,64 2 0,9 623,70 302,07 693,00 8,01 5,60 0,31 0,15 1,46 1617,94
34 4,8 900 435,89 2 0,9 810,00 392,30 900,00 10,40 7,28 АС-25 0,83 0,20 1,89 2674,85
450 217,94 2 0,9 405,00 196,15 450,00 5,20 3,64 0,31 0,10 0,95 689,21
35 4,8 630 305,12 2 0,9 567,00 274,61 630,00 7,28 5,09 АС-25 0,83 0,14 1,33 1340,34
315 152,56 2 0,9 283,50 137,31 315,00 3,64 2,55 0,31 0,07 0,66 348,88
36 4,8 855 414,10 2 0,9 769,50 372,69 855,00 9,88 6,91 АС-25 0,83 0,19 1,80 2416,72
900 435,89 2 0,9 810,00 392,30 900,00 10,40 7,28 0,31 0,20 1,89 2674,85
37 4,8 598,5 289,87 2 0,9 538,65 260,88 598,50 6,91 4,84 АС-25 0,83 0,13 1,26 1211,45
630 305,12 2 0,9 567,00 274,61 630,00 7,28 5,09 0,31 0,14 1,33 1340,34
38 4,4 810 392,30 2 0,9 729,00 353,07 810,00 9,58 6,70 АС-25 0,83 0,17 2,05 2087,59
765 370,51 2 0,9 688,50 333,46 765,00 9,04 6,33 0,31 0,16 1,94 1932,73
39 4,4 567 274,61 2 0,9 510,30 247,15 567,00 6,70 4,69 ПС-25 1,77 0,24 1,44 1047,90
535,5 259,35 2 0,9 481,95 233,42 535,50 6,33 4,43 0,31 0,23 1,36 936,68
40 4,4 450 217,94 2 0,9 405,00 196,15 450,00 5,32 3,72 ПС-25 1,77 0,19 1,14 666,86
450 217,94 2 0,9 405,00 196,15 450,00 5,32 3,72 0,31 0,19 1,14 666,86
41 4,4 675 326,92 2 0,9 607,50 294,23 675,00 7,98 5,59 АС-25 0,83 0,14 1,71 1477,44
675 326,92 2 0,9 607,50 294,23 675,00 7,98 5,59 0,31 0,14 1,71 1477,44
42 4,4 787,5 381,40 2 0,9 708,75 343,26 787,50 9,31 6,52 АС-25 0,83 0,17 2,00 1974,72
787,5 381,40 2 0,9 708,75 343,26 787,50 9,31 6,52 0,31 0,17 2,00 1974,72
43 4,4 765 370,51 2 0,9 688,50 333,46 765,00 9,04 6,33 АС-25 0,83 0,16 1,94 1865,03
810 392,30 2 0,9 729,00 353,07 810,00 9,58 6,70 0,31 0,17 2,05 2087,59
44 4,4 535,5 259,35 2 0,9 481,95 233,42 535,50 6,33 4,43 ПС-25 1,77 0,23 1,36 936,68
567 274,61 2 0,9 510,30 247,15 567,00 6,70 4,69 0,31 0,24 1,44 1047,90
45 5 459 222,30 2 0,9 413,10 200,07 459,00 6,41 4,48 ПС-25 1,77 0,26
